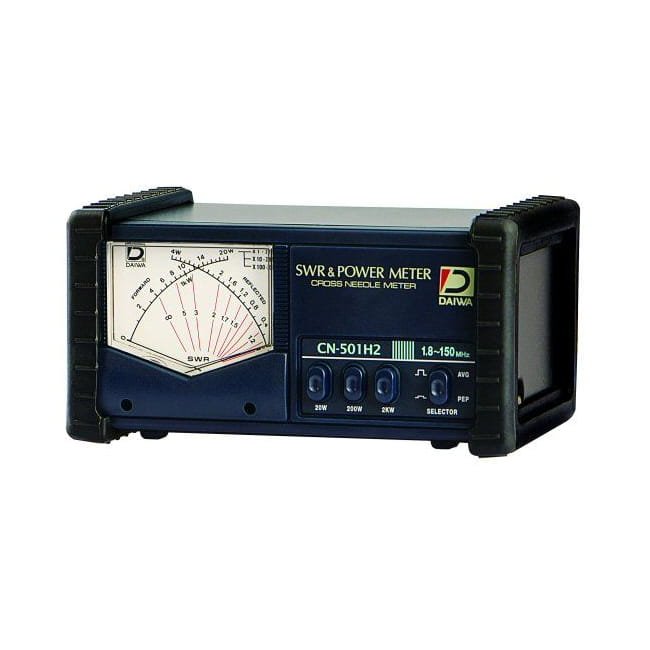

Daiwa CN-501H2 SWR-Wattmeter Crossneedle

Daiwa CN-501H2 SWR- und Wattmeter Cross-Needle

Das Daiwa CN-501H2 ist ein hochwertiges Cross-Needle SWR- und Leistungsmessgerät zur gleichzeitigen Anzeige von Vorwärtsleistung, Rücklaufleistung und SWR. Dank der speziellen Kreuzzeiger-Technik können alle relevanten Messwerte auf einen Blick abgelesen werden, ohne zwischen Skalen umschalten zu müssen.

Das Gerät deckt einen breiten Frequenzbereich von 1,8 bis 200 MHz ab und eignet sich damit für HF-, 6 m- und 2 m-Anwendungen. Mit einer hohen Belastbarkeit bis 2 kW im Kurzwellenbereich ist das CN-501H2 sowohl für ambitionierte Funkamateure als auch für professionelle Anwendungen ausgelegt.

Highlights auf einen Blick

• Cross-Needle Messwerk zur gleichzeitigen Anzeige von
  • Vorwärtsleistung
  • Rücklaufleistung
  • SWR
• Grosser Frequenzbereich von 1,8 bis 200 MHz
• Hohe Belastbarkeit bis 2 kW (HF)
• Gute Ablesbarkeit ohne Umschalten
• Robuste Daiwa-Qualität

Im Gegensatz zu herkömmlichen Messgeräten sind beim CN-501H2 zwei Zeiger in einem Messwerk verbaut. Der Schnittpunkt der beiden Zeiger zeigt direkt den SWR-Wert an, während gleichzeitig Vorwärts- und Rücklaufleistung dargestellt werden. Dadurch ist eine schnelle und sichere Beurteilung der Antennenanpassung möglich.

Technische Daten

• Frequenzbereich: 1,8 - 200 MHz
• Leistungsbereiche: 20 W / 200 W / 2000 W
  • Maximale Belastbarkeit:
  • 1,8 - 60 MHz: bis 2 kW
  • 144 MHz: bis 1 kW
• SWR-Empfindlichkeit: mindestens 4 W
• Impedanz Ein- / Ausgang: 50 Ohm
• Anschlüsse: UHF-Buchse (SO-239)
• Messprinzip: Cross-Needle

Lieferumfang

• 1 x Daiwa CN-501H2 Messgerät
• 1 x Netzkabel
• 1 x Bedienungsanleitung (Englisch / Japanisch)
