GT Mantelwellensperre PL 1000 Watt Eco

Luftspule / Mantelwellensperre GT ECO

Die GT ECO Mantelwellensperre ist eine leichte Luftspule mit 5 Windungen. Sie Eignet sich für Kurzwellen von 15 - 35 MHz.

Eine Mantelwelle ist eine Form einer elektromagnetischen Welle auf Leitungen. Auf einem Leiter verläuft sie zum Beispiel entlang des Aussenmantels einer Koaxialleitung. Den Rückleiter bildet das den Aussenleiter umgebende Massesystem; dies kann zum Beispiel aus einem räumlich nahen oder fernen Erdpotential bestehen.

Erzeugt eine Funkantenne auf dem Speisekabel störende Mantelwellen (BCI / TVI ), so können sie wirksam mit dem nachträglichen Einbau dieser GT-ECO Mantelwellen-Sperre in die Speiseleitung gedämpft oder gar unterdrückt werden.

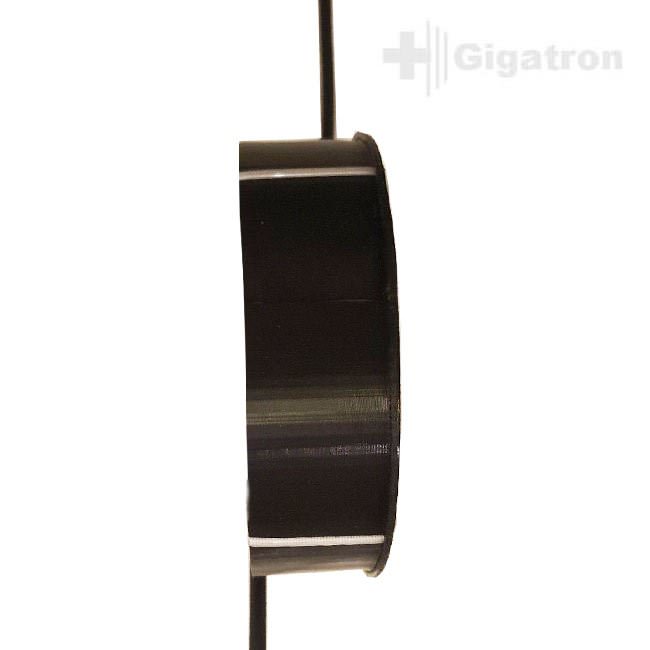

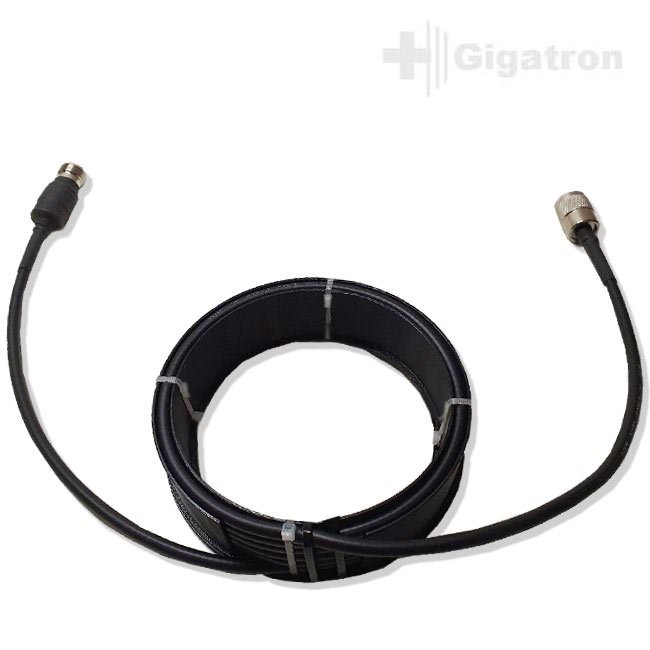

Bei der GT-ECO Luftspule wird ein spezielles RG-8X Kabel mit 5 Windungen verwendet, womit auch problemlos 1000 Watt Sendebetrieb gemacht werden kann. Dies ist natürlich für den Amateurfunker sehr interessant. Das Top dieser Mantelwellensperre (auch RF/HF Choke genannt) ist der aus PLA gefertigte Ring.

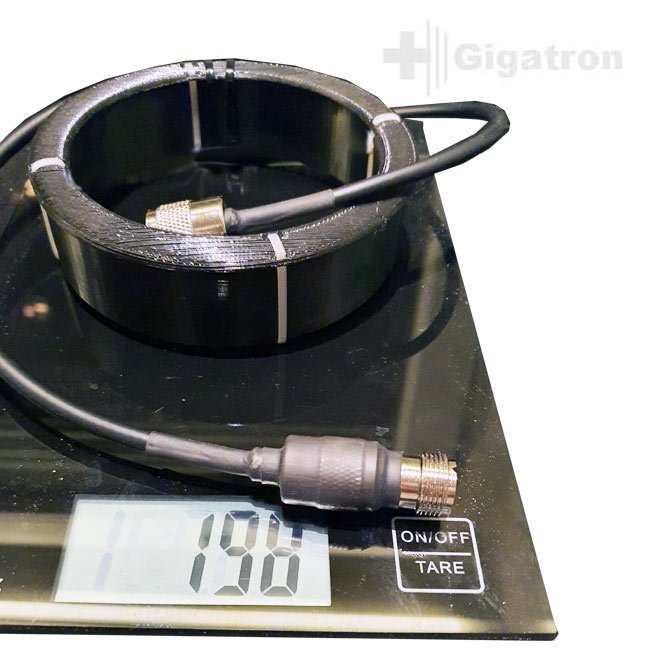

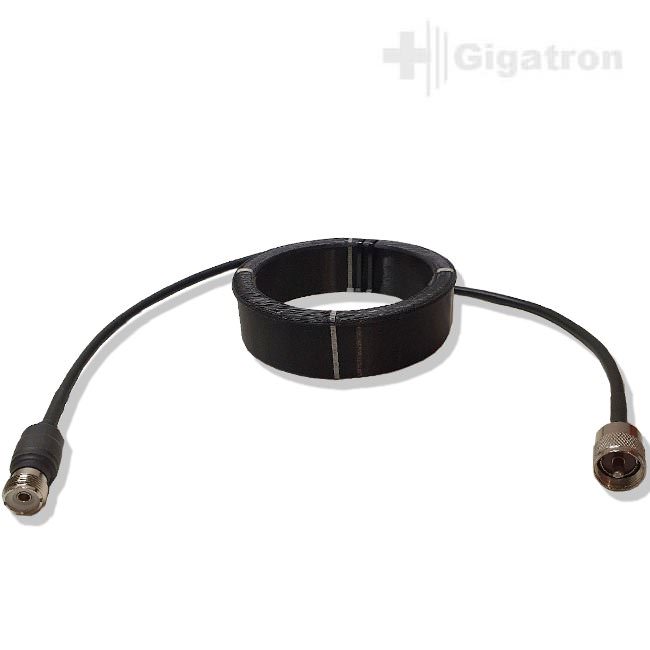

Mittels PL Stecker und SO Buchse kann diese Mantelwellensperre somit an jeder Antenne am Einspeisepunkt angebracht werden. Mit weniger als 200 Gramm gehört sie zu den leichtesten Lufspulen auf dem Markt und eignet sich somit auch beispielsweise für die Anbringung an einem Fiberglasmasten.

Technische Daten:

• Frequenzbereich:  15 - 35 MHz
• Induktivität: bei 200 Watt ca. 151 µH
• Max. Leistung:  1000 Watt ( 1,5 KW PEP)
• Anschlüsse: 1x SO 259 Buchse - 1x PL Stecker
• Kabellänge Anschlüss: ca. 25cm
• Windungen:  5
