Nissei TX-101A SWR-Wattmeter Crossneedle

NISSEI - TX-101A - CROSS-NEEDLE SWR / WATTMETER  1,6-60 MHz

Das Nissei TX 101A ist ein SWR / Watt-Messgerät resp. ein hochpräzises HF-Messgerät zur Messung von Vorwärtsleistung, Rückwärtsleistung und VSWR unter Verwendung einer grossen analogen Anzeige (104 mm). Durch das breite Frequenzspektrum kann es für CB Funkgeräte sowie für Amateurfunkgeräte für präziese SWR- / Stehwellen-Messungen resp. Leistungsmessungen verwendet werden.

Eigenschaften:

• Diese Wattmeter-Serie bietet viele innovative Funktionen, die bei diesem Preisniveau normalerweise nicht zu finden sind:
• Der geerdete DC-Antennenanschluss verhindert elektrostatische Aufladung.
• Echter Richtungskoppler für erhöhte Genauigkeit über Frequenz.
• Schottky-Diodendetektoren mit niedriger Vorspannung für erhöhte Linearität.

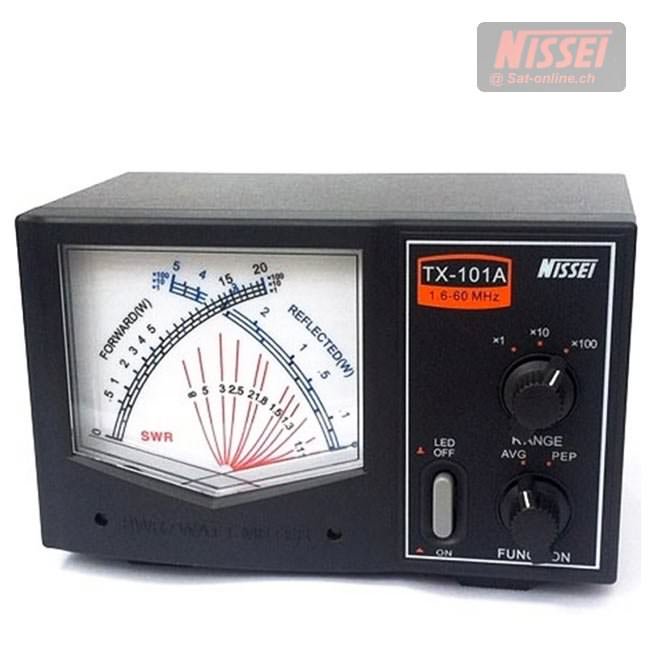

• Das präzise, ​​grosse (104 mm) Kreuznadelmessgerät zeigt gleichzeitig die FWD- und REV-Leistung mit SWR an.
• Einzelne Messskalen für jeden Leistungsbereich erhöhen die Ablesegenauigkeit.
• Die LED-Hintergrundbeleuchtung sorgt für eine gleichmässige Beleuchtung.
• Dreifarbenskala für verbesserte Lesbarkeit.
• Robustes Metallgehäuse mit schwarz gesprenkeltem Finish und grauer Spritzguss-Frontplatte im Designer-Stil ergänzt ästhetisch moderne Transceiver.
• Gleichstromkabel in der Lieferung enthalten.



Technische Daten TX-101A:

• Frequenzbereich:  1,6 - 60 MHz
• Leistungsbereich:  20 W / 200 W / 2 KW
• Präzision: besser als ± 10%
• Minimale Leistung: 1 Watt
• Messfunktionen: Direkte und reflektierte Leistung, SWR, PEP (aktiv)
• Impedanz: 50 Ω
• Leistung: 9-14 VDC 200 mA max

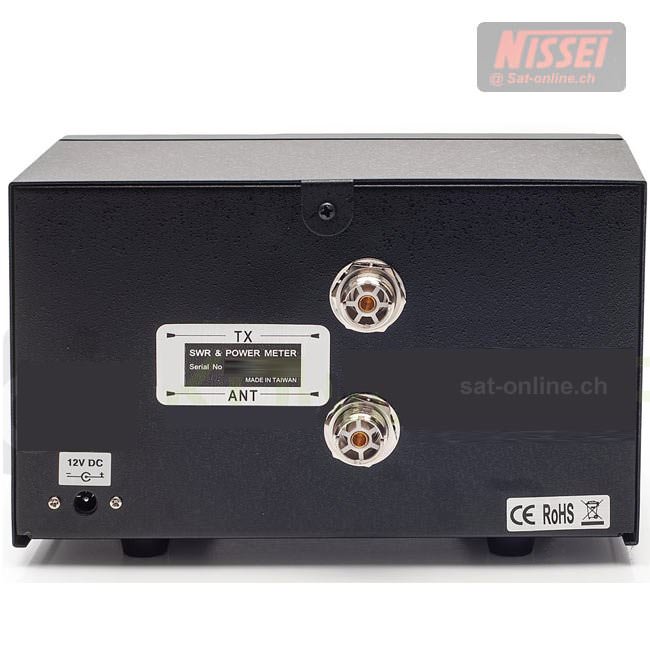

• Anschlüsse: 2x SO-239  (UHF PL Buchse)
• Abmessungen (mm) (L x H x P): 184 x 118 x 131
• Gewicht: 900 g
