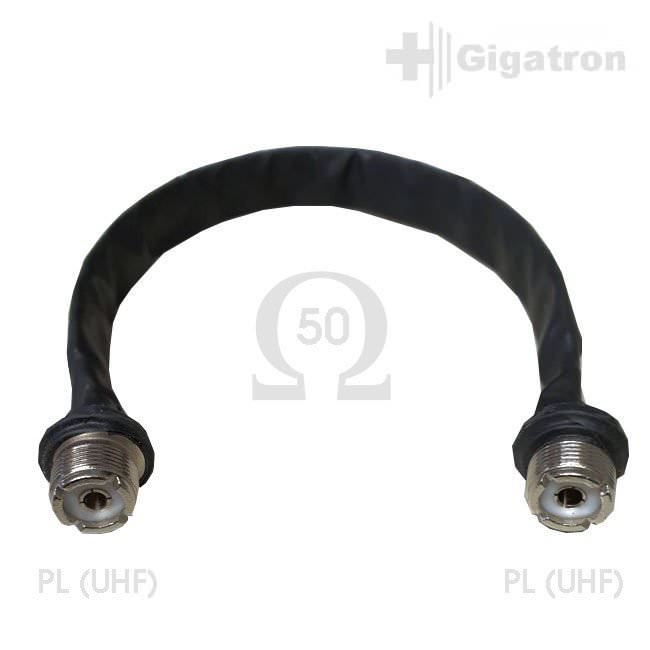

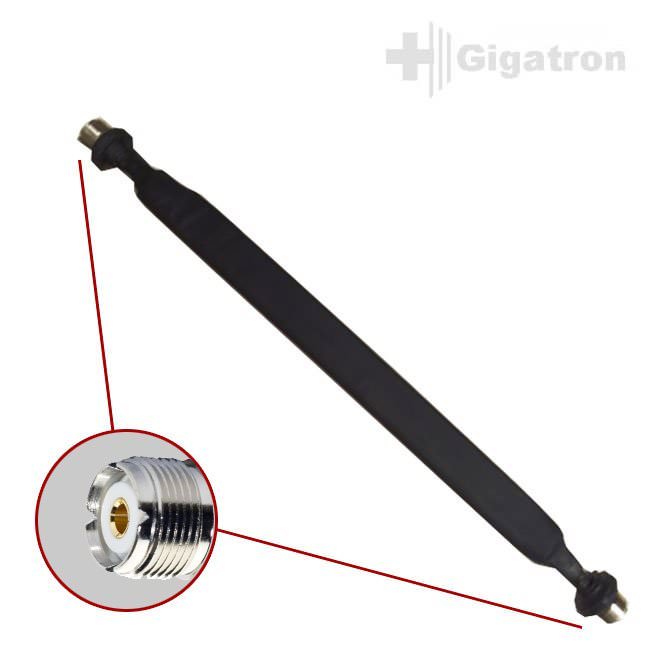

PL Funk-Fensterdurchführung XL 30cm

PL Funk-Fensterdurchführung XL 30cm
Für eine grössere Ansicht, bitte auf das Bild klicken.
Lieferzeit: ab Lager ab Lager
An Lager: 1 Stück
Art.Nr.: 21562
HAN: PL-FD-21562
Hersteller: Gigatron
Mehr Artikel von: Gigatron
  Aktion
*Anstatt CHF 55.00 Jetzt nur CHF 45.00Sie sparen 18% / CHF 10.00
inkl. 7.7 % MwSt.
In den Warenkorb


Gigatron Logo

  • Details
  • Eigenschaften
  • Mehr Bilder
  • Zubehör
  • Kunden-Tipp

Produktbeschreibung

Balkon- und Fensterdurchführung XL für Funkantennen

High-Quality XL Fensterdurchführung made in Switzerland mit 2x PL UHF Buchsen. Dieses Flachbandkabel ermöglicht das Durchführen eines Funkantennen-Kabels durch ein Fenster oder durch eine Balkontüre, ohne ein Loch dafür bohren zu müssen. Viele Anbieter nehmen dazu eine Sat-Fensterdurchführung und bringen dann eine PL-Kupplung an. Dies ist sehr suboptimal, da die Satelliten-Fensterdurchführungen eine Inpendanz von 75 Ohm anstatt 50 Ohm besitzen.

Diese Fensterdurchführung benutzt im inneren 2 Leitungskabel mit Massesharing mit hoch qualitative RG174 Kabel. Durch dieses System wird die Last mit einer sehr tiefen Dämpfung verteilt.

Bei den auf dem Markt erhältlichen Folien-Fensterdurchführungen, ändert sich je nach Fensterbeschaffenheit beim Schliessen des Fensters die Inpendanz was nicht gut für die Stehwelle.

Bei Folienfensterdurchführungen und Aluminiumfester kann sogar die Beschädigung der Endstufe der Fall sein.
Des Weiteren sind Folien-Fensterdurchführungen anfällig auf HF Ein- und Austritt. Bei dieser PL-XL Fensterdurchführung haben sie eine 360° Schirmung, die dies verhindert.

Dies ist bei dieser HQ Fensterdurchführung nicht der Fall, im Gegenteil, das Signal wird sogar ein Stück weit symetriert.

Technische Daten:

  • Impedanz: 50 Ohm
  • Frequenzbereich: 1.5 - 2500 MHz
  • Max. Belastbarkeit: Max. 500W PEP
  • Länge: ohne PL-Buchsen: 30cm
  • Länge: mit PL-Buchsen: 34cm
  • Anschluss: 2x PL-Buchse UHF ( SO-239 )
  • Verkürzungsfaktor v/c:  0,66
  • Einklemmhöhe 3-4 mm

Einsaztempfehlung:

Hängen Sie keine grossen Gewichte z.B. mittels schweerem RG213 Kabel welches die Fassade herunter hängt direkt an die Fensterdurchführung. Falls dies unumgänglich ist, machen Sie eine Zugentlastung mit z.B. einer passenden Schnur.

Wenn Sie die PL Stecker anbringen, ziehen Sie diese nicht zu fest an und achten Sie darauf, dass Sie dabei die Fensterdurchführung am breitesten Teil der SO Buchse halten (unmittelbar hinter dem Gewinde).

Setzen Sie eine Fensterdurchführung grundsätzlich immer dort ein, wo die Klemmkraft beim Fenster/Tür am geringsten ist, also nicht unmittelbar in der nähe eines Scharniers oder eines Verschlusses.

Kleben Sie die Fensterdurchführung mit einem Gewebeklebeband am Rahmen fest, da jede neu generierte Knickstelle den Wellenwiederstand negativ beeinflusst.



Produkteigenschaften

Länge:0.3m
Anschlüsse:PL UHF Buchse SO239
