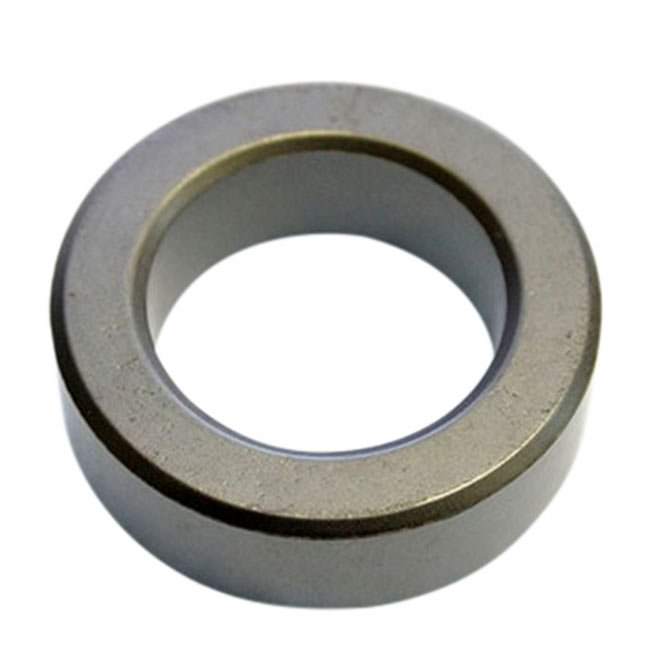

FT240-43 Ferritring Amidon

Amidon FT240-43 Ferritring

MATERIAL 43 (Permeabilität 850) - Induktivität pro Wdg. 1075 nH Ferrit-Ring für Breitbandtransformatoren. Ein Nickel-Zink Material mit grossem Volumenwiderstand. Wird häufig für Spulen mittlerer Frequenz in Ringform und für Breitbandübertrager bis 50 MHz benutzt. Wird als Ferritperle besonders zur Dämpfung unerwünschter Oberwellen im Bereich von 50 bis 200 MHz eingesetzt. Frequenz hohe Güte 40MHz bis 400MHz.

Technische Daten FT 240 - 43:

• Resonanzschaltung       0,01 -1 MHz
• Breitbandschaltung        1,0 - 50 MHZ
• Drossel-Anwendung      30 - 600 MHZ
• Aussendurchmesser      61,00 mm
• Innendurchmesser         35,60 mm
• Höhe                                12,70 mm

 AL-Wert   (mH/1000)

•  AL-Wert  (±25 %)nH                1075
•  Permeabilität - µ             850
•  Oberfläche                          1,58 cm²
•  Volumen                              22,80 cm³
•  Mittlere Feldlinienlänge      14,50 cmu
