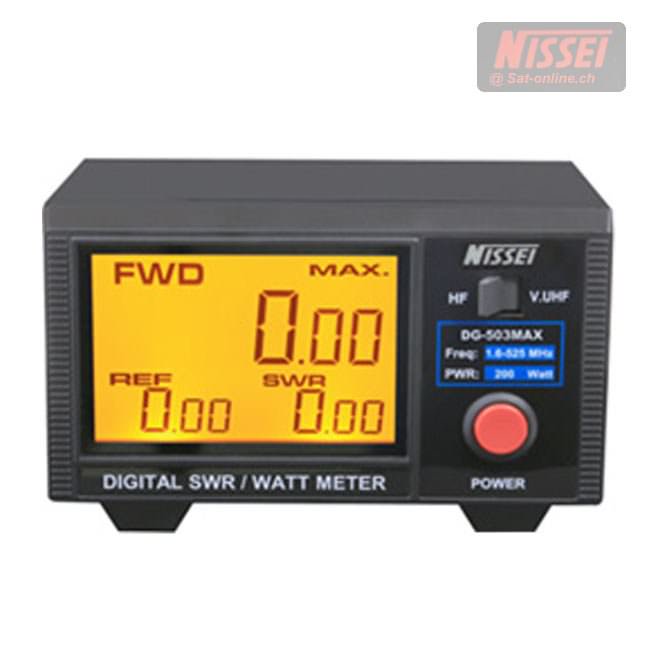

Nissei DG-503 Max SWR/Watt-Meter LCD

NISSEI - DG-503 MAX

Das NISSEI DG-503 MAX ist ein hochwertiges digitales SWR- und Wattmeter zur genauen Messung von Vorwärtsleistung, reflektierter Leistung und VSWR. Die auf der Basis des DG-503 von Nissei entwickelte MAX-Version implementiert die gleichen Funktionen mit dem Zusatz, dass die MAX Version DMR-, SSB- (P.e.P.) und AM-Leistung ausgeben kann. Diese Zusatzfunktion ist per Schalter auf der Rückseite wählbar.

Der NISSEI DG503 MAX hat einen Frequenzbereich von 1,6 bis 60 MHz (VHF) und von 125 bis 525 MHz (UHF) und einen Leistungsbereich von 0 bis 200 Watt.

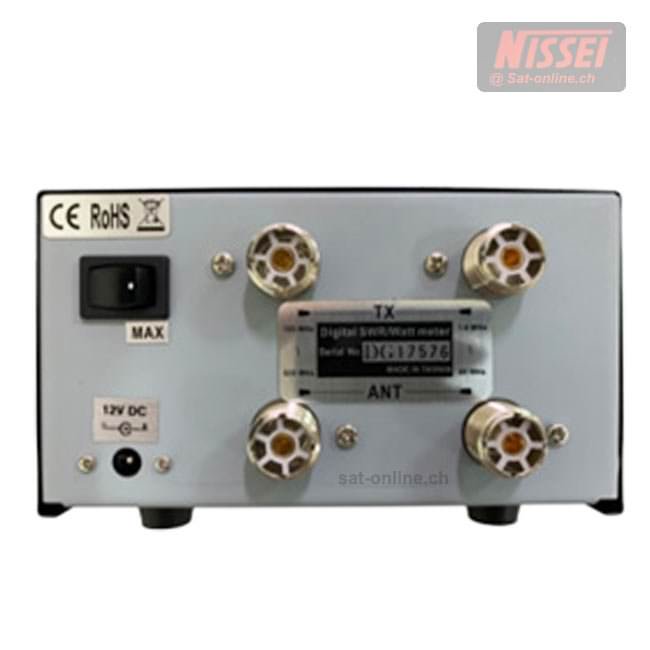

Dieses Profi-Messgerät von Nissei ist mit 1 x UHF-Eingangsbuchse und 1 x UHF-Ausgangsbuchse für jedes Band versehen: KW/VHF (1,6 bis 60 MHz) und VHF/UHF (125 - 525 MHz).  Die Spannung des NISSEI DG-503 beträgt 12/13,8 Volt.

Merkmale:

•     Grosses LCD-Display (3,5 Zoll) für einfaches Ablesen.
•     Vorwärts / Reflektierte Leistung / VSWR-Verhältnis in einem Tastendruck.
•     LCD-Display mit Hintergrundbeleuchtung.
•     Praktisches Steuerungslayout für einfache Bedienung
•     Gleichstrom 12 Volt

Technische Spezifikationen:

•     Frequenzbereich: 1,6 - 60 MHz & 125 - 525 MHz
•     Kaibrierungspunkt: 14MHz - 50MHz - 145MHz - 435MHz
•     ANALOGMODI: CW, FM, FDMA
•     "MAX"-MODUS: DMR (TDMA), p.e.p. SSB, AM
•     Impedanz: 50 Ohm
•     Leistungsbereich: 0 - 200 W
•     Genauigkeit: (+/- 5%)
•     Mindestleistung für SWR: 1W
•     Einfügedämpfung: Weniger als 0,1 dB
•     Testfunktion: Fwd/Ref Power & VSWR-Verhältnis
•     Spannung: 12 Volt
•     Eingangsanschluss: 2 x UHF-Buchse
•     Ausgangsanschluss: 2 x UHF-Buchse
•     Abmessungen (B/H/T) mm 140 x 84 x 122
•     Gewicht (netto): 750 g

    Lieferumfang:

•     1 x NISSEI DG-503 MAX SWR/Watt-Meter
•     1 x 12 Volt Gleichstrom
•     1 x Bedienungsanleitung (Englisch)
