Midland KW520 SWR-Watt Meter 1.8-525 MHz

Midland / Alan KW-520 SWR + Watt-Meter

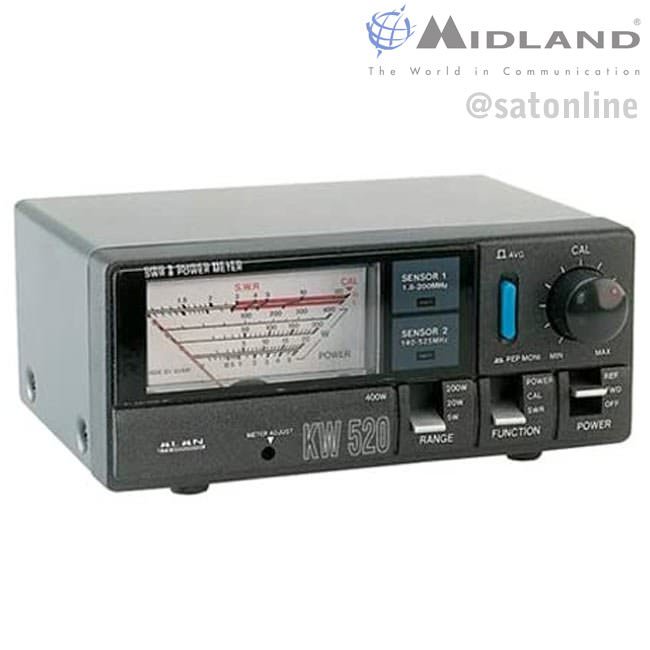

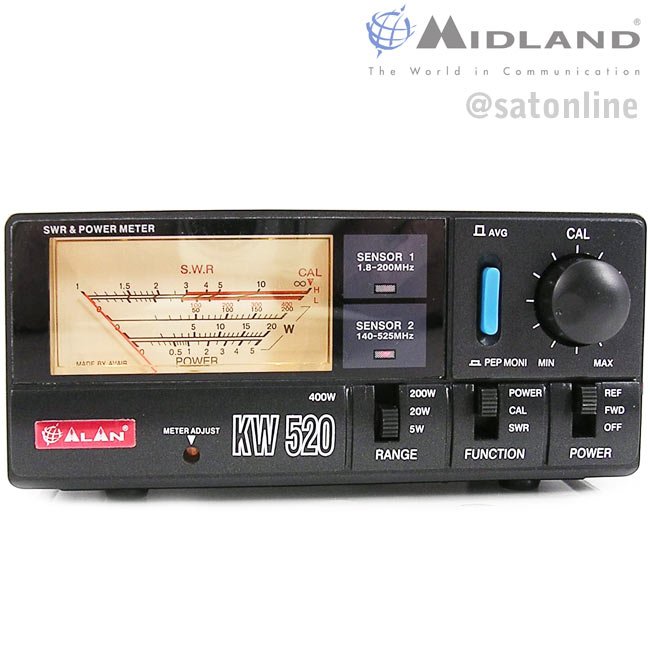

Das KW520 SWR-/Wattmeter-Messgerät der Marke Midland wird mit zwei getrennten Messleitungen (Anschlüssen), eine von 1,8 bis 200 MHz und die andere von 140 bis 525 MHz, geliefert. Dies ermöglicht den gleichzeitigen Anschluss von zwei Systemen: eines in HF / VHF und eines in VHF / UHF.

Somit kann mittels Schalter ausgewählt werden, welches der beiden Messungen mit der jeweiligen Einstellung verwendet werden soll.
Die ausgewählte Messlinie wird von der entsprechenden LED angezeigt.

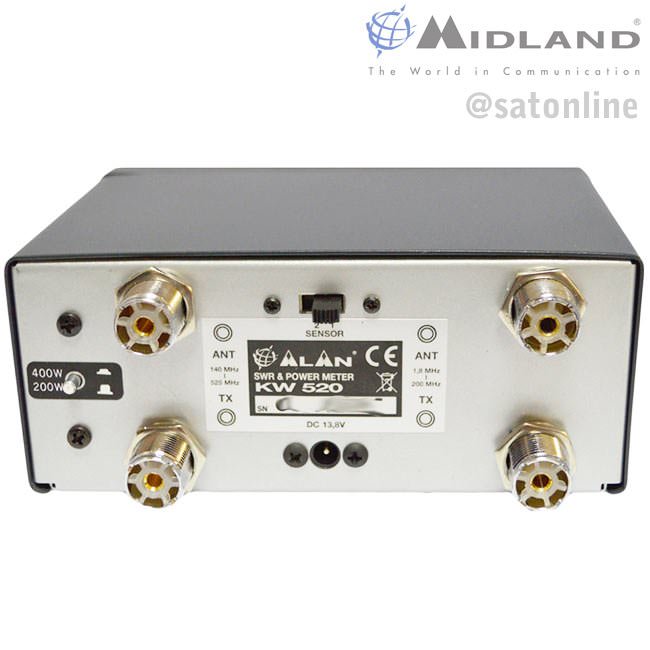

Durch die beiden voneinander unabhängigen Messköpfe (Sensor 1 und  Sensor 2) besteht die Möglichkeit ein Funkgerät mit zwei Frequenzbereichen (Duobander), das an zwei Antennen betriebenwird, anzuschliessen. Natürlich ist es auch möglich nur einen Messkopf zu belegen, oder zweivoneinander unabhängige Funkanlagen anzuschliessen.

HF-Leistungsmessung:

Das Midland ALAN KW 520 ist mit einer Option versehen, die es Ihnen ermöglicht die mittlere Sendeleistungvon Funkgeräten mit getastetem Träger (zB. SSB-Geräte) zu ermitteln.


Highlights des Midland KW520:

• Möglichkeit, Spitzen- oder Mittelwerte zu messen
• Feinkalibrierung des Index
• Duplikatorknopf der Basisskala mit einer Leistung von 200 bis 400 W

Technische Daten:

• Frequenzbereich: 1,8 - 200 MHz  und 140 - 525 MHz
• SWR-Messbereich: 1:1 bis ∞
• HF-Leistungsmessbereiche:  5W/20W/200W/400W
• HF-Ansteuerleistung: 0,5W - 400W
• Toleranzen: 5W Bereich 5%, 20W Bereich 7,5%, 200W Bereich 5%, 400W Bereich 10%
• Durchgangsdämpfung: 0,2 dB
• Betriebsspannung: 13,8V
• Impedanz: 50 Ohm
• Masse: 155 x 100 x 60 mm
• Gewicht 730 g
• Anschlüsse: PL-Kupplungen (SO-239)
