GT Mantelwellensperre PL 250 Watt SSB

Mantelwellensperre PL, 250 Watt SSB/CW 1,5-30 MHz

Die GT Mantelwellensperre made in Switzerland ist das optimale Zubehör für die Bekämpfung von Mantelwellen.

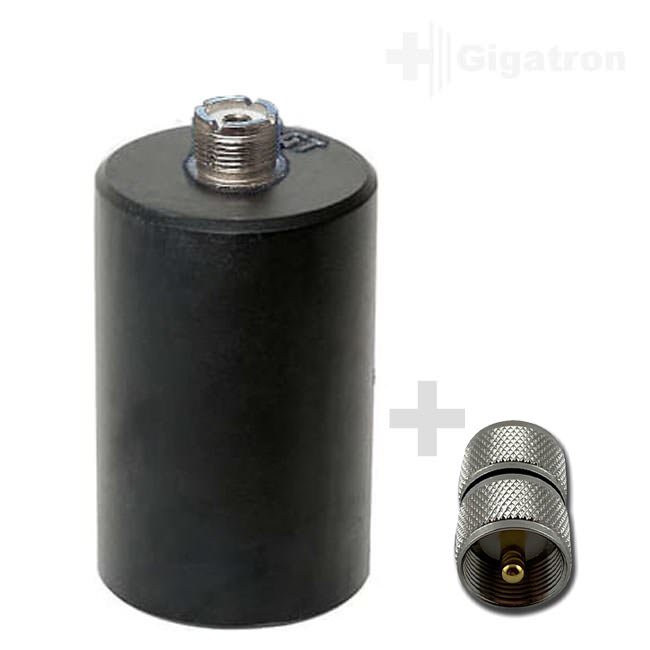

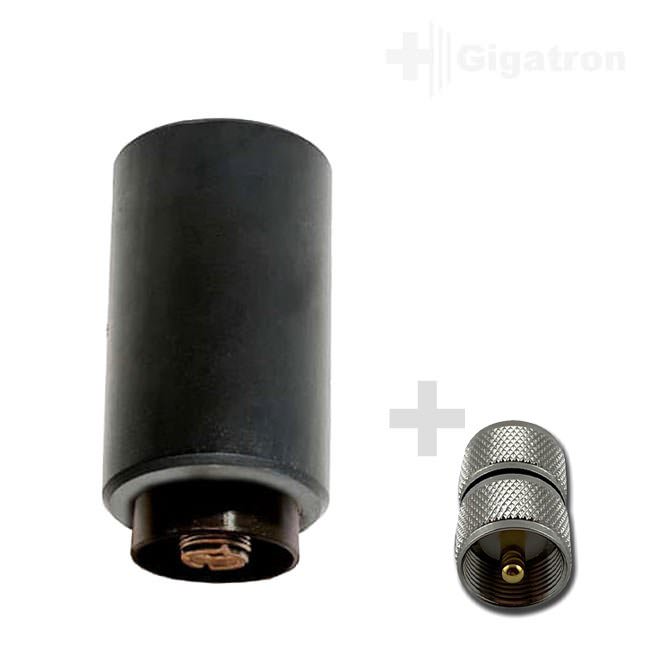

Erzeugt eine Funkantenne auf dem Speisekabel störende Mantelwellen (BCI / TVI ), so können sie wirksam mit dem nachträglichen Einbau einer Mantelwellen-Sperre in die Speiseleitung gedämpft oder gar unterdrückt werden. Das runde, zylindrische Gehäuse ist absolut wetterfest und besitzt für Ein- und Ausgang zwei SO 239 Buchsen für den Anschluss des 50 Ohm Koaxkabels. Dabei sollte die Einschleifung unmittelbar vor dem Einspeisepunkt der Antenne erfolgen. Im unteren Anschluss besitzt sie einen Wetterschutz-Ring.

Die Mantelwellen-Sperre arbeitet unsymetrisch und hat sich insbesondere für hochohmige Antennen wie WINDOM und endgespeisten Langdrähten, bzw. auch für balunlose Vertikale, Groundplanes oder auch zwischen Transceiver und Antennen-Tuner für symetrische Hühnerleiter bewährt.

Im Gegensatz zur Mantelwellensperre mit 200W, sperrt diese bereits schon ab 1,5 MHz und ist nicht mit Epoxyt-Harz ausgegossen, sondern Silikonverdichtet. Dies hat den Vorteil, dass Sie mit nur 90 Gramm Eigengewicht beim Einsatz mit Langdraht-Dipolantennen durch das Eigengewicht die Antenne nicht nach unten zieht. Ein weiterer Vorteil von unvergossenen Mantelwellensperren ist die Ableitung der Wärmeenergie.

Technische Daten:

• SWR: 1:1
• Masse ca. : 95 x 50 mm
• BalUn-Typ: Strom-BalUn
• Leistung Max: 250 Watt SSB / CW
• Ind.: bei 250 Watt 550 mikro-henry
• Dämpfung bis 2 MHz < 0.1 dB /  bis 30 MHz < 0.2 dB

Sperrwirkungen:

• 1,5 MHz: -30 dB
• 7 MHz: -43 dB
• 21 MHz: -45 dB
• 28 MHz: -38 dB

Lieferumfang:

• GT 250 Mantelwellensperre
• PL Stecker / PL Stecker Adapter
