Zetagi TM-535 Matcher-SWR-Power-Meter

Zetagi TM-535 Matcher-SWR-Power-Meter
Für eine grössere Ansicht, bitte auf das Bild klicken.
Lieferzeit: ab Lager ab Lager
An Lager: 7 Stück
Art.Nr.: 21543
GTIN/EAN: 4251490201019
HAN: TM-535
Hersteller: Zetagi
Mehr Artikel von: Zetagi

Ihr Preis CHF 319.90*Anstatt CHF 369.90
inkl. 8.1 % MwSt.
In den Warenkorb


Zetagi Logo

  • Details
  • Mehr Bilder
  • Kunden-Tipp

Produktbeschreibung

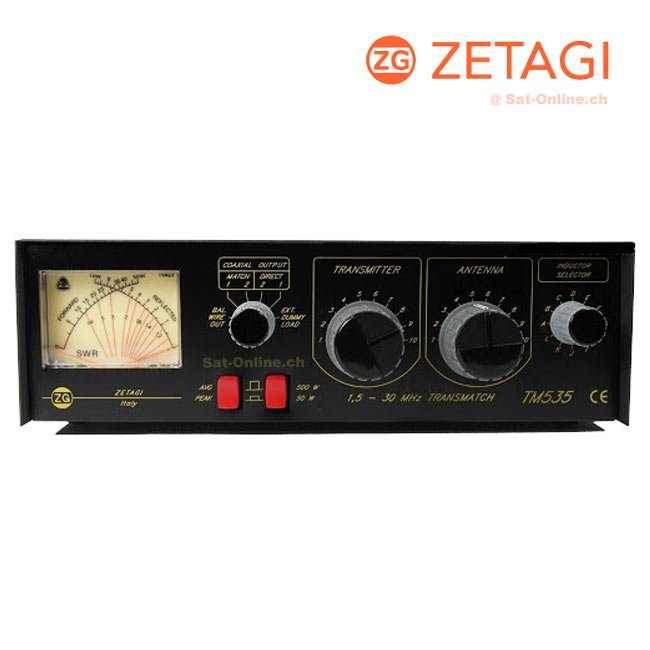

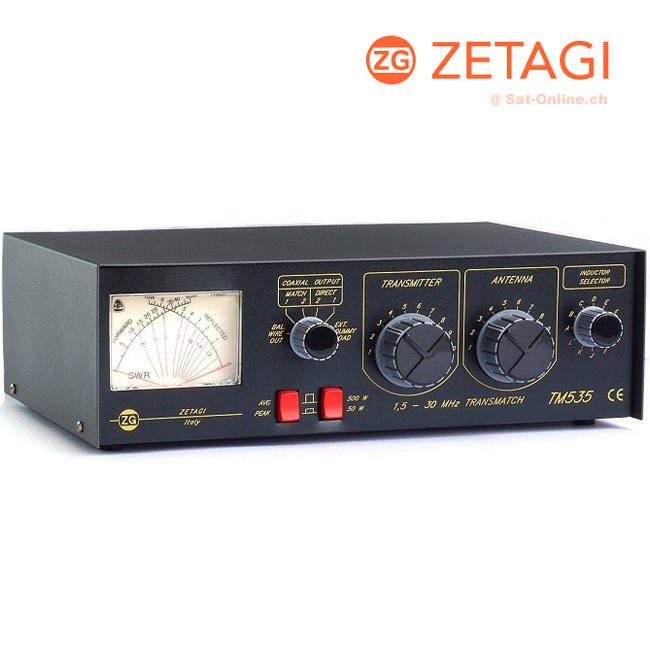

Zetagi TM-535 Transmatch Antennentuner mit Kreuzzeigerinstrument

Das Messgerät Zetagi TM535 verfügt über ein Kreuzzeigerinstrument und deckt den Bereich von 160-10m ab.

Mit dem TM535 Transmatch bietet der italienische Hersteller ZETAGI eine kombinierte Antennentuner / SWR+Wattmeter Kombination an, die im ersten Moment etwas an die Modelle aus dem Hause MFJ erinnert.

ZETAGI Transmatch bietet eine Fülle von Funktionen und ist ein sehr universelles Gerät zur Anpassung von 50 Ohm gespeisten Antennen und/oder hochohmigen Antennen. (Direkter Drahtanschluss)

Ob der ZETAGI TM535 ein gelungenes eigenständiges Zetagi Modell, oder "nur eine MFJ Kopie" ist, werden wir in den weiteren Zeilen etwas genauer untersuchen. Doch vorerst einmal die

Die wichtigsten Funktionen und Eigenschaften im Überblick:
  • Antennentuner für 1,5 - 30 MHz
  • Sendeleistung bis 500 Watt PEP
  • Kreuzzeigerinstrument
  • 50 Ohm Eingang und hochohmiger Antenneneingang
  • AVG / PEAK Messung
  • 50/500 Watt Messbereich umschaltbar
  • Min Leistung für SWR Messungen ca. 5 Watt
  • Auch für Empfänger einsetzbar
  • Induktions-Schalter
  • Durchgangsschaltung - "am Tuner vorbei"
  • Manuelle Einstellung
  • generischer Antennentuner
  • Stabiles Metallgehäuse
  • u.v.m.
Funktionen und Eigenschaften im Detail

Antennen Tuner:

Der ZETAGI TM535 ist für alle interessant, die noch selber die Antennenabstimmung vornehmen wollen. Keine Automatik, nichts. Dafür bietet der TM535 aber die Möglichkeit selber weitestgehend Kontrolle über die Abstimmung zu Behalten, auch mal etwas Experimentieren ist möglich.

Mit 10 - 500 Ohm bzw. 100 - 3000 Ohm (hochohmig) bietet der TM535 Transmatch auch ein deutlich grösseres Anpassfenster als viele in Funkgeräten eingebaute Antennentuner.

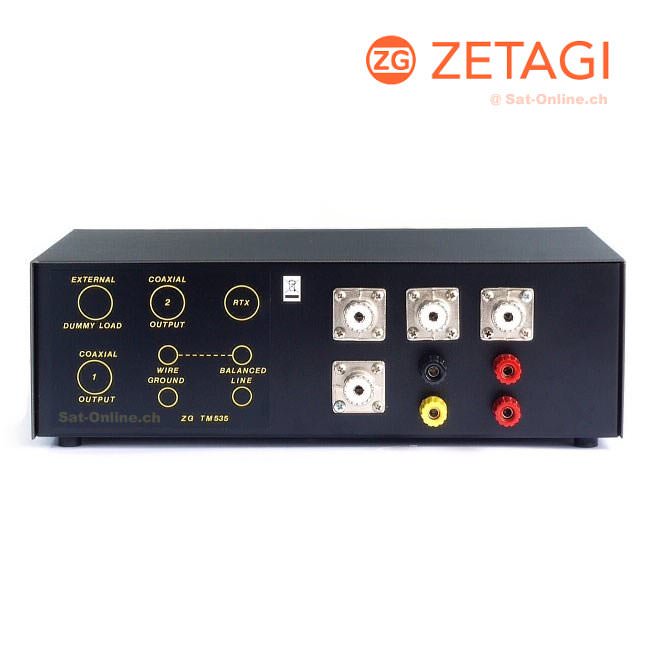

Der ZETAGI TM535 hat neben dem hochohmigen Eingang auch zwei PL-Buchsen für 50 Ohm Antennen, die vorne direkt am Gerät umgschaltet werden können.

Powerpass:

Beide 50 Ohm Antennen können entweder direkt auf den Transmatch Antennentuner geschaltet, oder an diesem direkt vorbei geschaltet werden. Diese Funktion ist interessant, wenn z.B. die Antenne(n) bereits ohne Tuner ein gutes SWR haben und die Sendeleistungen auch mal kurzzeitig über 500 Watt liegen.

Dummyload PL-Buchse:

Der ZETAGI TM535 Transmatch Antennentuner hat eine spezielle PL-Buchse für den Anschluss optionaler Dummyloads. Wird auf diesen Anschluss geschaltet und ein entsprechender optionaler Dummyload ist angeschlossen, so sind die Wattmessungen genauer. TM 535 hat KEINEN eingebauten Dummyload und stellt nur den speziellen Ausgang zur Verfügung.

Durch diesen speziellen Ausgang bleiben die übrigen Antennenanschlüsse erhalten und man muss nicht extra Umstecken.

Auch für Kurzwellenempfänger geeignet

ZETAGI TM535 kann über seinen eingebauten Induktivitätsschalter auch optimal für Empfänger, wie Funkscanner, Breitbandempfänger, Weltempfänger, PC-Empfänger oder Kurzwellenempfänger, etc. genutzt werden. Hier wird einfach auf bestes Signal abgestimmt.

Für viele Antennen geeignet, z.B. für:
  • Richtantennen
  • Inverted V Antennen
  • Drahtantennen, wie Dipolantennen, direkte Drahtanschlüsse, usw.
  • Vertikalantennen
  • usw.
  • Von 160 bis 10m

Der TM535 Transmatch von Zetagi deckt den kompletten Frequenzbereich durchgehend von 160 - inkl. 10m Band ab. Teilweise - je nach Antennen - auch noch darüber hinaus.

Auch hier gilt: Beim Abstimmen Sendeleistung vor Abstimmung runterschalten!

Wie bei anderen Antennentunern auch, so gilt auch beim ZETAGI TM-535: Vor Abstimmung die Sendeleistung reduzieren, auf ca. 10 Watt oder weniger, je nachdem, wieviel Leistung der Tuner gerade! zum Vorgang benötigt.

Erst danach wird die Sendeleistung wieder am Funkgerät hochgefahren! Wer mit volle Pulle Sendeleistung abstimmt, kann schon mal Endstufen und Tuner, etc. locker abfackeln. Und das ist wörtlich zu nehmen.

Eingebautes Kreuzzeigerinstrument:

Der ZETAGI TM535 Transmatch hat ein sog. Kreuzzeigerinstrument für SWR- und Watt-Messungen. Über die AVG / PEAK Umschaltung können sowohl Spitzen- wie Durchschnittswerte abgelesen werden - z.B. bei SSB Modulation. Der Skalenbereich ist zur besseren Ablesbarkeit umschaltbar von 500 auf 50 Watt.

Stabiles Metallgehäuse:

TM 535 ist (für ein Zetagi Produkt :) nicht nur sehr innovativ, sondern auch sehr sauber aufgebaut und kommt an "seine grossen Vorbilder" absolut heran. Das Gehäuse ist sehr stabil, alle Anschlüsse und Schalter klar und verständlich angeordnet.
