Sat Multischalter Kathrein EXR 2998

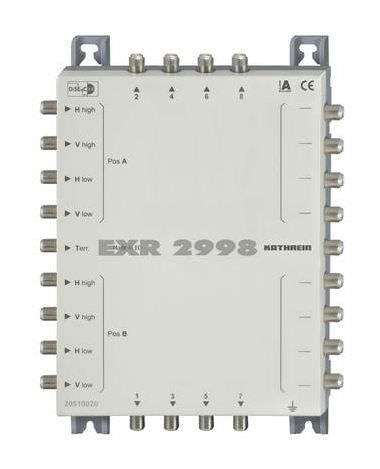

Kathrein EXR 2998 - Multischalter-Kaskade mit 8 Anschlüssen für 2 Satelliten

Der Kathrein EXR 2998 ist eine kaskadierfähige Multischalter-Erweiterung zur Verteilung von acht Sat-ZF-Ebenen und terrestrischen Signalen auf viele Teilnehmer. Er wird als Durchgangsmodul eingesetzt und erweitert bestehende Anlagen um jeweils acht Anschlüsse. Ideal geeignet für grössere Sat-Verteilungen in Mehrfamilienhäusern, Wohnanlagen oder gewerblichen Installationen.

Highlights auf einen Blick:

• Multischalter-Kaskade mit 8 Teilnehmeranschlüssen für 2 Satelliten (8 Sat-ZF-Ebenen + terrestrisch)
• Erweiterungsmodul für bestehende Kathrein-Anlagen (z. B. EXR 2908)
• Hohe Kaskadierfähigkeit – bis zu 40 Anschlüsse möglich
• Integrierter Verstärker für geringe Anschlussdämpfungen im Sat-Bereich
• Preemphase zur Entzerrung von Kabeldämpfungen integriert
• Empfang des terrestrischen Bereichs auch bei ausgeschaltetem Sat-Receiver möglich
• Unabhängige Wahl horizontal/vertikal, low/high und Sat-Position A/B über DiSEqC™
• LNB-Fernspeisung über H/L-Eingänge möglich, alle anderen Eingänge spannungsfrei (kompatibel mit UAS 585)
• Hohe Entkopplung zwischen Ausgängen und Stämmen
• Robustes Metallgehäuse, für Innenmontage
• Stromversorgung über angeschlossene Receiver (keine eigene Spannungsversorgung nötig)

Die EXR 2998 Kaskade erweitert bestehende Multischalteranlagen um jeweils acht zusätzliche Teilnehmeranschlüsse. Sie verteilt die Signale von zwei Satelliten (8 Ebenen) plus terrestrischem Eingang weiter an nachgeschaltete Receiver.
Dank integriertem Verstärker bietet sie geringe Dämpfungswerte und sorgt durch die eingebaute Preemphase für optimale Signalqualität auch bei längeren Kabelstrecken.
Die hohe Entkopplung zwischen Ausgängen und Stämmen garantiert störungsfreien Betrieb selbst in grossen Mehrteilnehmeranlagen.
Mit ihrer Kaskadierfähigkeit bis zu 40 Anschlüsse ist die EXR 2998 die ideale Lösung zur modularen Erweiterung bestehender Systeme.

Technische Daten:

• Typ: EXR 2998
• Teilnehmeranschlüsse: 8
• Eingänge: 1 × terrestrisch / 8 × Sat-ZF
• Frequenzbereiche: 5 – 862 MHz | 950 – 2150 MHz
• Durchgangsdämpfung: 3,5 / 1,0 → 2,5 dB
• Anschlussdämpfung: 13 → 16 dB | 5 → 0 dB
• Entkopplung horizontal → vertikal: 25 dB
• Entkopplung Teilnehmer: 25 / 25 dB
• Entkopplung Stamm: 40 dB
• Max. Ausgangspegel: 109 dBµV
• Steuerung mit DiSEqC™: Vert./horiz., low/high, Pos. A/B
• Steuerung ohne DiSEqC™: 14/18 V, 0/22 kHz, Tone Burst (Pos. A/B)
• Stromaufnahme/Teilnehmer: 30 mA
• Max. zulässiger Fernspeisestrom pro Stamm: 1000 mA
• Schutzart: IP 30
• Anschlüsse: F-Stecker
• Umgebungstemperatur: –20 °C … +55 °C
• Abmessungen (B × H × T): 172 × 228 × 44 mm
