Sat LNB Wideband Technisat WB1 40mm

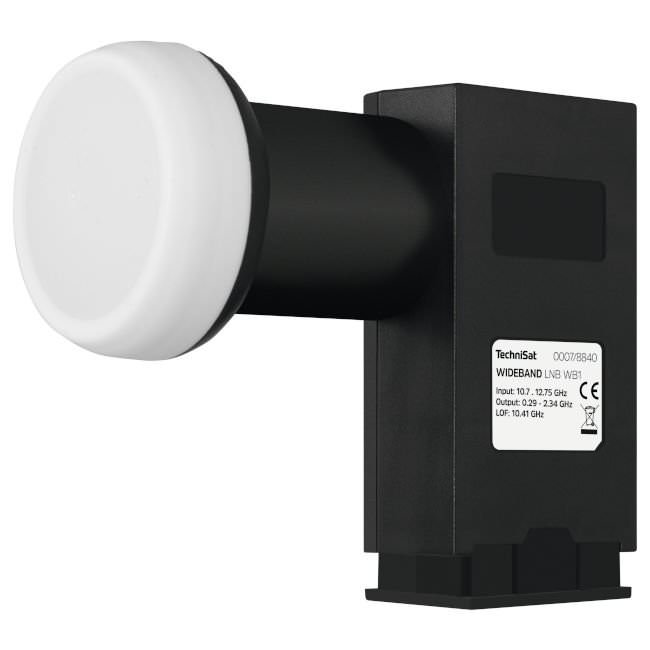

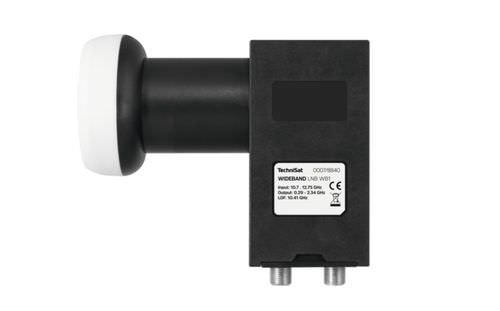

Wideband LNB Technisat WB1 40 mm

Der Technisat WB1 ist ein Wideband LNB für moderne Sat-Verteilungen über Wideband Multischalter und Unicable Router mit Wideband Eingang. Das LNB setzt das komplette Satellitenband von 10.7 bis 12.75 GHz mit einer einheitlichen Oszillatorfrequenz von 10.41 GHz auf einen breiten Ausgangsbereich von 290 bis 2340 MHz um. Dadurch werden nur zwei Ebenen benötigt, um sämtliche Transponder eines Satelliten an einen geeigneten Multischalter oder Router zu übertragen. Systeme wie der Technirouter dienen hier als Beispiel für kompatible Installationen. Mit seinem robusten Wetterschutzgehäuse, den F Buchsen und der niedrigen Stromaufnahme ist der WB1 ideal für anspruchsvolle Mehrteilnehmer und Multifeed Anlagen.

Highlights auf einen Blick

• Wideband LNB mit zwei Ausgängen für Vertikal und Horizontal
• Kompatibel mit Wideband Multischaltern und Unicable Routern mit Wideband Eingang (z.B. Technirouter)
• Einheitliche LOF 10.41 GHz für den gesamten Bereich 10.7 bis 12.75 GHz
• Nur zwei Ableitungen notwendig, um alle Transponder eines Satelliten zu übertragen
• Energiesparend mit nur 70 mA Stromaufnahme
• F Buchsen unter ausziehbarem Wetterschutzgehäuse
• 40 mm Feedaufnahme zur Montage an gängigen Parabolantennen
• Ideal für Multifeed Anlagen; mit zwei Wideband LNBs können zwei Orbitpositionen vollständig verteilt werden
• Kein Twin LNB und nicht direkt am Receiver einsetzbar

Technische Daten

• Eingangsfrequenzbereich: 10.7 bis 11.7 GHz (Low), 11.7 bis 12.75 GHz (High)
• Ausgangsfrequenzbereich Low: 290 bis 1290 MHz
• Ausgangsfrequenzbereich High: 1290 bis 2340 MHz
• Oszillatorfrequenz: 10.41 GHz
• LOF Genauigkeit: ±0.5 MHz
• Temperaturdrift: ±1 MHz
• Phasenrauschen: -75 dB Carrier/Hz @10 kHz
• Verstärkung: 50 bis 60 dB
• Rauschmass: 0.7 dB max, 0.1 dB typisch
• Ausgänge: 2
• Impedanz: 75 Ohm
• Anschluss: F Buchse
• Feedaufnahme: 40 mm
• LNB Steuerung Vertikal: 11.5 bis 14 V
• LNB Steuerung Horizontal: 16 bis 19 V
• Stromversorgung: 9 bis 19 V
• Stromverbrauch: 70 mA @12 V
• Umgebungstemperatur: -40 bis +60 °C

Typische Anwendungen

• Sat Verteilungen über Wideband Multischalter oder Unicable Router
• Anlagen mit Technirouter als Beispiel kompatibler Systeme
• Multifeed Installationen mit zwei Orbitpositionen über zwei Wideband LNBs
