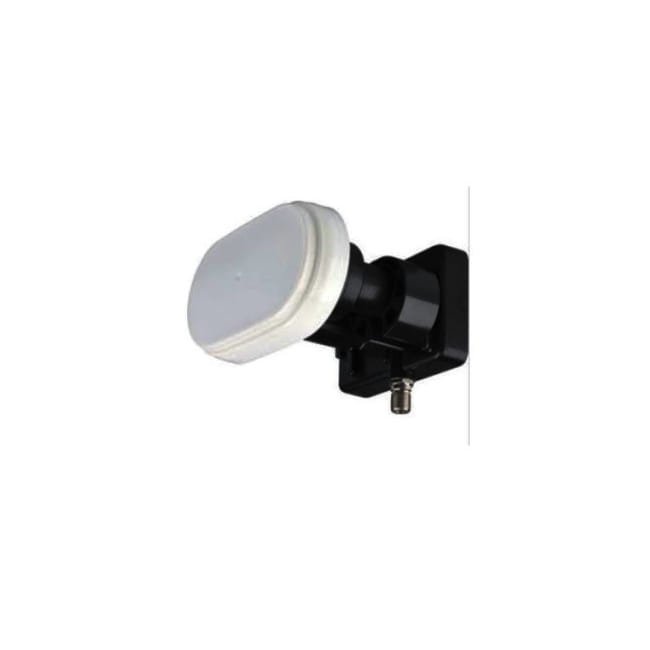

Sat LNB Monoblock single Inverto 3 Grad

Satelliten LNB Single Monoblock 3 Grad 60mm

Dieses Single Monoblock-LNB wurde speziell für den europäischen Markt entwickelt und ermöglicht den dualen Satellitenempfang von zwei Positionen im Abstand von 3 Grad über eine einzige 80 cm Satelliten-Antenne (z.B: Hotbird 13°E und Eutelsat 16°E). Es ist die ideale Lösung, um Signale an einen Receiver mit Single-Tuner zu verteilen. Das LNB ist für High-Definition-Übertragungen optimiert und bietet durch seine hervorragende Rauschzahlleistung eine stabile und kristallklare Bildqualität.

Highlights auf einen Blick

• Niedriges Phasenrauschen und DVB-S2 (HDTV) konform
• Geringe Rauschzahl von nur 0.2 dB für besten Empfang
• Geringe Leistungsaufnahme für einen effizienten Betrieb
• Sehr hohe Kreuzpolarisationsisolation
• Sehr hohe Frequenzstabilität
• Optimiert für HD- und UHD-Übertragungen

Typische Kombinationen für diesen LNB sind beispielsweise Eutelsat 10°E und Eutelsat 7°E, Hotbird 13°E und Eutelsat 16°E oder Astra 19.2°E und Eutelsat 16°E. Das Monoblock-LNB mit 60 mm Halsdurchmesser ist für den Empfang von zwei Satelliten konzipiert, die 3 Grad auseinanderliegen.

Die Umschaltung zwischen den beiden Satelliten-Positionen erfolgt vollautomatisch über das DiSEqC 1.0 Protokoll Ihres Receivers. Dabei ist die östliche Satellitenposition als Sat A (Standard) und die westliche als Sat B hinterlegt. Dank der robusten Bauweise und der hohen Fertigungsstandards bietet dieses LNB auch unter schwierigen Wetterbedingungen eine zuverlässige Leistung und ist somit eine erstklassige Wahl für den Satellitenrundfunk in ganz Europa.

Technische Daten

• Eingangsfrequenzbereich Tiefband: 10.7 GHz - 11.7 GHz
• Ausgangsfrequenzbereich Tiefband: 950 MHz - 1950 MHz
• Oszillatorfrequenz (LO) Tiefband: 9.75 GHz
• Eingangsfrequenzbereich Hochband: 11.7 GHz - 12.75 GHz
• Ausgangsfrequenzbereich Hochband: 1100 MHz - 2150 MHz
• Oszillatorfrequenz (LO) Hochband: 10.6 GHz
• Rauschmass: 0.2 dB typ. (0.7 dB max.)
• LO-Temperaturdrift: +/- 3.0 MHz max.
• LO-Anfangsgenauigkeit: +/- 1.0 MHz max.
• LO-Phasenrauschen bei 10 kHz: -90 dBc/Hz max.
• Verstärkung: 50 dB - 65 dB
• Spiegelfrequenzunterdrückung: min. 40 dB
• Steuerung Satellitenauswahl: DiSEqC 1.0 (Sat A = Ost, Sat B = West)
• Kreuzpolarisationsisolation: min. 22 dB
• Stromaufnahme: max. 120 mA (11 V - 20 V)
• Betriebstemperatur: -30 bis +60 Grad Celsius
• Ausgangsimpedanz: 75 Ohm
• Anschluss: F-Buchse (weiblich)
• Empfohlene Antennengrösse: 75 - 85 cm (F/D = 0.6)
• Halsdurchmesser: 60 mm
• Gewicht: 220 g
