RigExpert AA-1000

RigExpert AA-1000
Für eine grössere Ansicht, bitte auf das Bild klicken.
Lieferzeit: ausverkauft ausverkauft
Art.Nr.: 21437
GTIN/EAN: 4820185420044
Hersteller: RigExpert
Mehr Artikel von: RigExpert

Ihr Preis CHF 760.00*Anstatt CHF 810.00
inkl. 8.1 % MwSt.


RigExpert Logo

  • Details

Produktbeschreibung

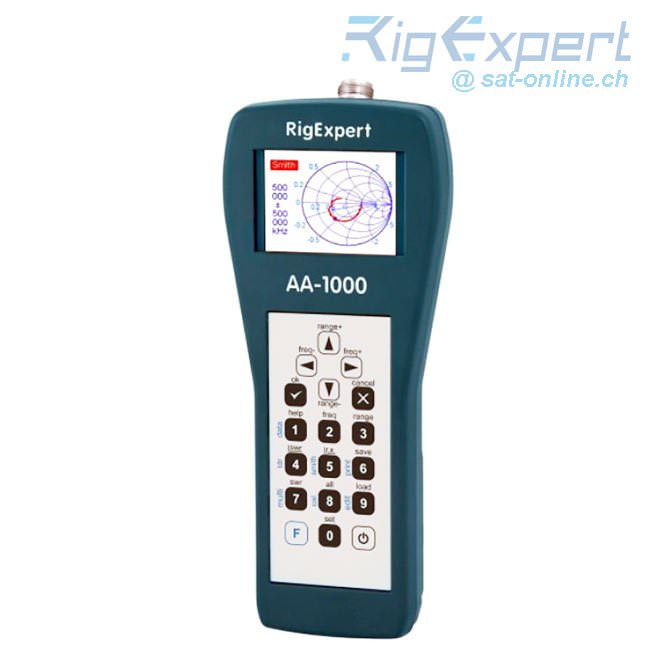

RigExpert AA-1000 Antennen-Analyzer

Der Antennen-Analyzer AA-1000 von RigExpert ist ein leistungsfähiger Antennenanalysator, der zum Testen, Prüfen, Abstimmen oder Reparieren von Antennen und Antennenzuleitungen entwickelt wurde.

Grafische SWR- (Standing Wave Ratio) und Impedanz- sowie Smith-/Polardiagramm-Anzeigen sind die Hauptmerkmale dieser Analysatoren, die den Zeitaufwand für den Abgleich einer Antenne erheblich reduzieren.

Einfach zu bedienende Messmodi sowie zusätzliche Funktionen wie der Anschluss an einen Personal Computer machen RigExpert AA-600, AA-1000 und AA-1400 für Profis und Hobbyisten attraktiv.

Die folgenden Aufgaben lassen sich mit diesen Analysatoren leicht bewältigen:
  • Schnelles Auschecken einer Antenne
  • Abstimmen einer Antenne auf Resonanz
  • Antennen-SWR- und Impedanz-Messung und Vergleich vor und nach einem bestimmten Ereignis (Regen, Hurrikan, etc.)
  • Herstellen von Koaxialleitungen oder Messen ihrer Parameter
  • Kabelprüfung und Fehlerortung
  • Kapazitäts- oder Induktivitätsmessung von reaktiven Lasten

Frequenzbereich: 0,1 bis 1000 MHz - AA-1000

Frequenz-Eingabe: 1 kHz Auflösung

Messung für 25, 50, 75 und 100-Ohm-Systeme

SWR-Messbereich: 1 bis 100 im numerischen Modus,
1 bis 10 im Grafikmodus

SWR-Anzeige: numerisch oder leicht ablesbarer Balken

R- und X-Bereich: 0...10000, -10000...10000 im numerischen Modus,
0...1000, -1000...1000 im Diagramm-Modus

Anzeige-Modi:
- SWR bei einzelnen oder mehreren Frequenzen
- SWR, Rückflussdämpfung, R, X, Z, L, C bei einer einzelnen Frequenz
- SWR-Grafik, 80 Punkte
- R, X Diagramm, 80 Punkte
- Smith (oder Polar) Diagramm, 80 Punkte
- TDR-Diagramm (Zeitbereichsreflektometer)

Optionale Open-Short-Load-Kalibrierung in den Diagramm-Modi SWR, R,X oder Smith/Polardiagramm.

RF-Ausgang:
  • Steckertyp: N
  • Ausgangssignalform: Rechteck, 0,1 bis 200 MHz. Für höhere Frequenzen werden Oberschwingungen des Hauptsignals verwendet.
  • Ausgangsleistung: -10 dBm (bei 50 Ohm Last)

Leistung:
  • Drei 1,2 V, 1800...3000 mAh, Ni-MH-Batterien, Typ AA
  • Max. 3 Stunden Dauermessung, max. 2 Tage im Stand-by-Betrieb bei voll geladenen Akkus
  • Wenn der Analysator an einen PC oder einen DC-Adapter mit USB-Buchse angeschlossen ist, bezieht er Strom aus diesen Quellen

Schnittstelle:
  • 320×240 Farb-TFT-Display
  • 6×3 Tasten auf dem wasserdichten Tastenfeld
  • Mehrsprachige Menüs und Hilfebildschirme
  • USB-Anschluss an einen Personal Computer

Abmessungen: 23x10x5,5 cm (9x4x2")

Betriebstemperatur: 0...40 °C (32...104 °F)

Gewicht: 650g (23 Oz)
