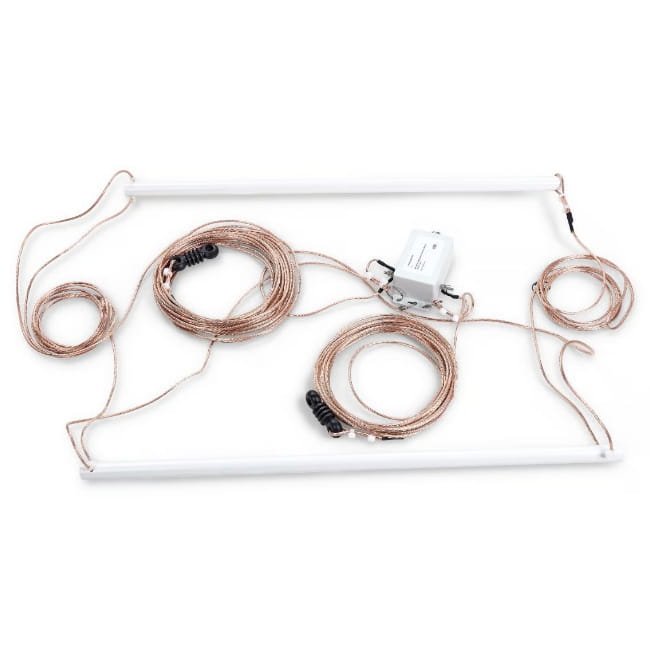

Moonraker HW-42HP Multiband Drahtantenne

Moonraker HW-42HP Multiband-Antenne (40m – 6m)

Die Moonraker HW-42HP ist eine Multiband-Drahtantenne für den Frequenzbereich von 40m bis 6m. Dank des integrierten 4:1-Baluns am Speisepunkt wird die Antennenimpedanz auf rund 50 Ohm angepasst, sodass die Speisung direkt über Standard-50-Ohm-Koaxialkabel wie RG8 oder RG213 erfolgen kann. In Verbindung mit einem guten Antennentuner (ATU) lässt sich die Antenne zusätzlich auch auf dem 80m- und 60m-Band betreiben.

Highlights auf einen Blick

• Multiband-Antenne für die Bänder von 40m bis 6m
• Zusätzlicher Betrieb auf 80m (3.5 MHz) und 60m (5 MHz) über einen guten Antennentuner (ATU) möglich
• Belastbarkeit: 400 Watt Dauerstrich (Key Down) oder 500 Watt PEP
• Speisepunkt bei 1/3 der Gesamtlänge mit 200 Ohm Impedanz

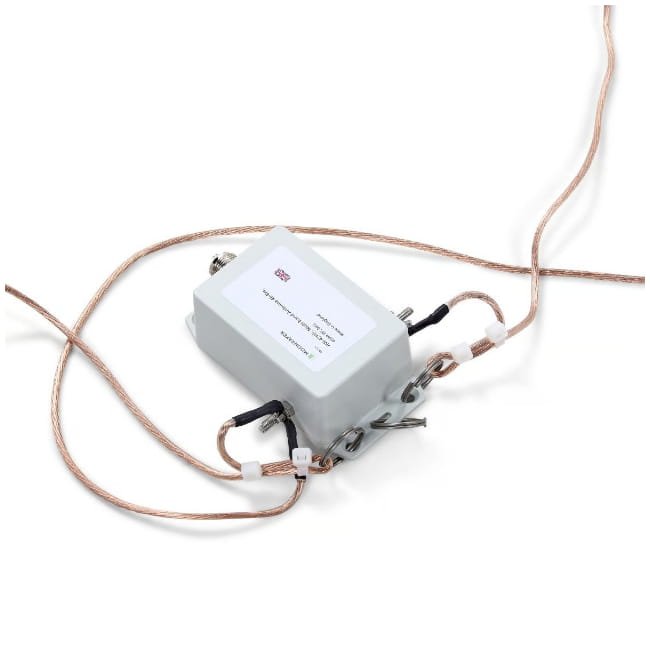

• Integrierter 4:1-Balun am Speisepunkt zur Transformation auf ca. 50 Ohm
• Speisung über Standard-50-Ohm-Koaxialkabel (z. B. RG8 oder RG213)
• Gesamtlänge: 20.28 Meter (66 ft)
• Flexible Montage: horizontal, als Sloper oder als Inverted-V
• Bei beengten Platzverhältnissen ohne Leistungsverlust abwinkelbar

Die Moonraker HW-42HP ist für den Multiband-Betrieb von 40m bis 6m ausgelegt. Der Speisepunkt liegt bei einem Drittel der Gesamtlänge, wodurch sich dort eine Impedanz von etwa 200 Ohm ergibt. Da moderne Transceiver eine Impedanz von 50 Ohm voraussetzen, ist am Speisepunkt ein 4:1-Balun verbaut. Dieser passt die 200 Ohm auf einen Wert nahe 50 Ohm an, womit handelsübliche 50-Ohm-Koaxialkabel wie RG8 oder RG213 für die Zuleitung verwendet werden können.

Mit einem geeigneten Antennentuner (ATU) ist der Betrieb zusätzlich auf 80m (3.5 MHz) sowie 60m (5 MHz) möglich. Die Antenne ist für eine Sendeleistung von bis zu 400 Watt Dauerstrich (Key Down) bzw. 500 Watt PEP ausgelegt.

Mit ihrer Gesamtlänge von 20.28 Metern (66 ft) bietet die Antenne vielseitige Installationsmöglichkeiten: Sie kann horizontal montiert, als Sloper schräg abgespannt oder in Dreiecksform als Inverted-V errichtet werden. Sollte der verfügbare Platz begrenzt sein, lässt sich der Draht ohne Einbussen bei der Leistung abwinkeln.

Technische Daten

• Typ: Multiband-Drahtantenne
• Modell: Moonraker HW-42HP
• Frequenzbereich: 40m bis 6m
• Erweiterte Bänder (über guten ATU): 80m (3.5 MHz) und 60m (5 MHz)
• Speisepunkt: Bei 1/3 der Gesamtlänge
• Impedanz am Speisepunkt: ca. 200 Ohm
• Balun: 4:1-Balun zur Anpassung auf ca. 50 Ohm
• Belastbarkeit: 400 W (Key Down) / 500 W PEP
• Empfohlene Koaxialkabel: Standard-50-Ohm-Kabel (z. B. RG8, RG213)
• Gesamtlänge: 20.28 m (66 ft)
• Montageformen: Horizontal, Sloper, Inverted-V (auch abgewinkelt montierbar)
