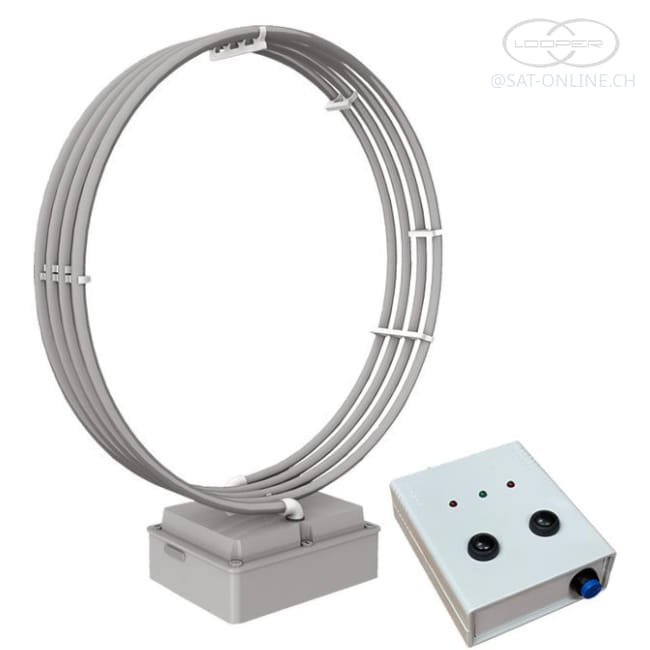

Looper MLA-T Pro V6 + CB4M Duo

MLA-T PRO v.6 + CB4M DUO

Magnetische Loop-Antenne mit intelligenter Steuerung für ambitionierte Funkamateure

Die MLA-T PRO v.6 ist die neueste Version der bewährten MLA-T PRO Serie, welche unter Funkamateuren aufgrund ihrer kompakten Bauweise und beeindruckenden Bandabdeckung sehr geschätzt wird. Mit einem Außendurchmesser von nur 0,8 m arbeitet diese magnetische Loop-Antenne nicht nur auf den klassischen Kurzwellenbändern, sondern auch auf dem 160 m-Band – eine Seltenheit bei dieser Baugrösse. Der Einsatz hochwertiger Materialien wie Kupferrohr und spannungsfester Kondensatoren ermöglicht den Betrieb mit bis zu 100 W Sendeleistung, auch bei niedriger Antenneneffizienz auf langen Wellen.

Die neue Version v.6 bietet zusätzlich den Betrieb auf dem 30 m-Band sowie ein überarbeitetes Tuning-System, das erstmals auch den akkubetriebenen Betrieb des Controllers CB4M DUO ermöglicht – eine effektive Massnahme zur Vermeidung HF-störender Schaltnetzteile.

Highlights der MLA-T PRO v.6:

• Kompakte Loop-Antenne mit nur 0,8 m Durchmesser
• Betrieb auf 160 m bis 10 m, inkl. neu: 30 m-Band
• Mechanisch robust, Kupferrohr, Hochvolt-Kondensatoren
• Bis zu 100 W Sendeleistung
• Indoor-Betrieb nur mit max. 10 W empfohlen (Sicherheitsabstand beachten!)
• Ideal für beengte Platzverhältnisse oder Portabelbetrieb

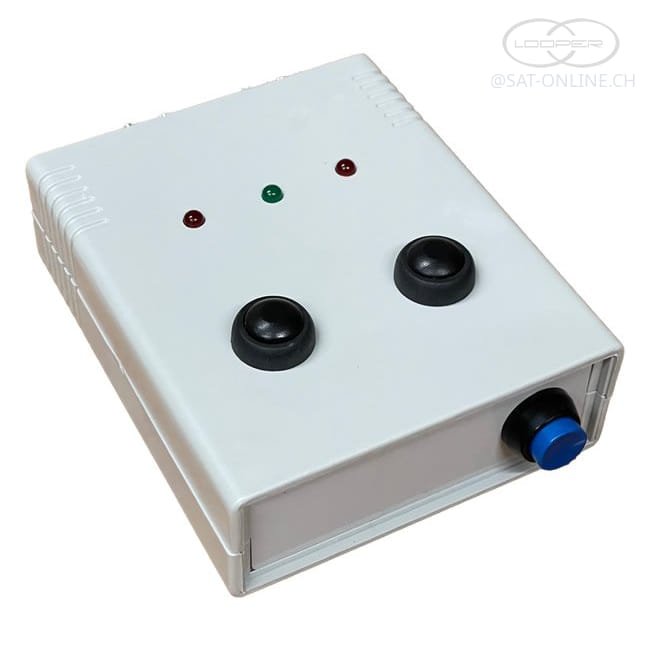

CB4M DUO – Intelligente Steuerbox für MLA-Antennen

Die mitgelieferte Steuerungseinheit CB4M DUO ermöglicht das Remote-Tuning der MLA-Antenne über das Koaxialkabel – es wird keine zusätzliche Steuerleitung benötigt. Sie wurde ursprünglich für dual-motorisierte Antennen wie die MLA-S RT entwickelt, ist jedoch auch optimal für die MLA-T PRO geeignet.

Ein Betrieb ist sowohl über Netzteil als auch über einen externen Akkupack möglich. Beim Akkubetrieb aktiviert sich nach Inaktivität automatisch der Stromsparmodus, was die Batterielebensdauer drastisch verlängert.

Highlights CB4M DUO:

• Steuerung von bis zu zwei Motoren (z. B. Tuning + Rotation)
• Betrieb via Koaxkabel – keine separate Steuerleitung nötig
• Zwei Tuningmodi: PWM-Tuning und Rotatorsteuerung
• Akkubetrieb möglich, mit Energiesparmodus im Leerlauf
• Präzises Tuning in mehreren Geschwindigkeitsstufen
• Optische Anzeige durch LEDs für Betriebs- und Drehrichtung

Wichtige Hinweise zur Nutzung:

• Der Einsatz der MLA-T PRO v.6 in Innenräumen ist nur mit ≤ 10 W Sendeleistung zulässig. Bei höheren Leistungen muss ein Mindestabstand von 5 m eingehalten werden – insbesondere bei gesundheitlichen Einschränkungen wie Herzschrittmachern ist Vorsicht geboten.
• Die CB4M DUO darf niemals an dieselbe 12 V-Stromversorgung wie der TRX angeschlossen werden – dies führt zur Beschädigung der Steuereinheit.
• Die präzise Abstimmung erfolgt am besten durch Rauschanalyse im Empfangsmodus, gefolgt von Feineinstellung per SWR-Messung im Sendebetrieb.

Technische Daten

• Anzahl der Windungen: 4
• Schleifendurchmesser: 0,8 m
• Antennenabmessungen: 83 × 30 × 100 cm
• Gewicht der Antenne: 7,3 kg
• Versandabmessungen: 85 × 28 × 105 cm
• Versandgewicht: 12 kg
• Maximal nutzbare Leistung: 100 W
• Bänder: 160 m, 80 m, 60 m, 40 m, 30 m

Das Set MLA-T PRO v.6 + CB4M DUO richtet sich an fortgeschrittene Funkamateure, die auf engem Raum nicht auf leistungsfähige Antennentechnik verzichten wollen. Dank intelligenter Steuerung und durchdachter Konstruktion bietet diese Kombination eine der flexibelsten und präzisesten Lösungen für den stationären oder portablen Kurzwellenbetrieb im anspruchsvollen HF-Bereich.
