GT Nero2 CB Funkantenne portable ⅝ Lambda

Nero2 Endfed CB Funkantenne 5/8 Lambda

Erleben Sie neue Massstäbe mit der Nero2 Endfed CB Funk Drahtantenne. Nach langjähriger Entwicklungszeit ist dem Schweizer Hersteller und Erfinder mit der Nero2 ein Flachstrahler mit einer extrem verlustarmen Anpassung gelungen. Die Kunst, diese Anpassung perfekt zu gestalten liegt darin, einen 5/8 Wellen "nicht resonanten" Strahler möglichst verlustarm auf 50 Ohm zu matchen, d.h. Reaktanz, Induktivität sowie Kapazität auf ein harmonisches Minimum zu bringen, ohne den Q-Wert ausser Acht zu lassen.

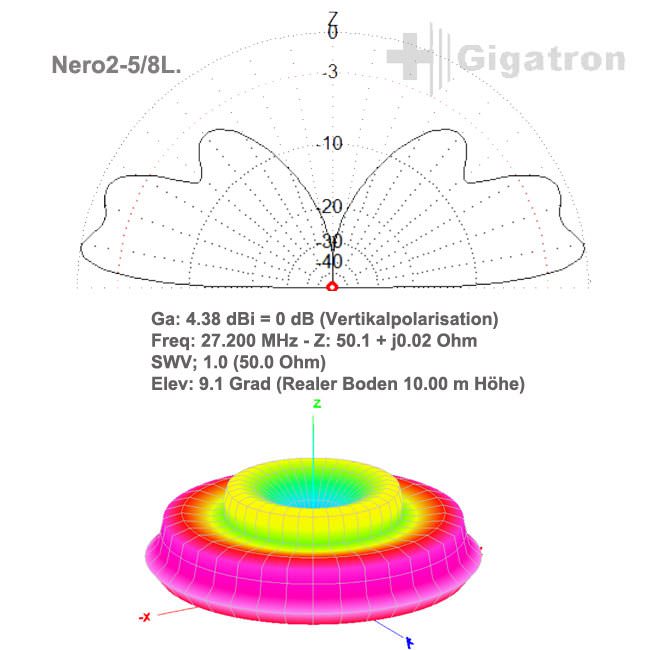

Unserer Meinung nach ist ein Übertreffen dieser Antenne ohne zusätzliche Richtwirkelemente oder Stockungen kaum noch möglich, da sie auf dem Know-how des Bestsellers Nero1 basiert, jedoch den Vorteil einer flacheren Abstrahlungskeule dank der 5/8 Lambda Technik hat (sihe letztes Bild).


Hi-Power Capacitor:

Unweit der Strahlermitte befindet sich ein 5KV Hochleistungskondensator, den wir "Signalkatapult" genannt haben, obwohl dieser Kondensator elektrisch gesehen lediglich dazu dient, den Strahlerwiderstand von niederohmig auf hochohmig zu transformieren, haben wir ihm diesen Namen gegeben, um seine zentrale Bedeutung zu unterstreichen. Er ist in einem wetterfesten Gehäuse mit einer Multifunktion zur Strahlerfixierung mittels Klettband verbaut. Das Klettband verhindert das Durchhängen oder ungewollte Verdrehen des Strahlers. Beim Transport der Antenne dient das Klettband zur Fixierung des aufgerollten Strahlers.


Nero2 LLC-Match-Box:

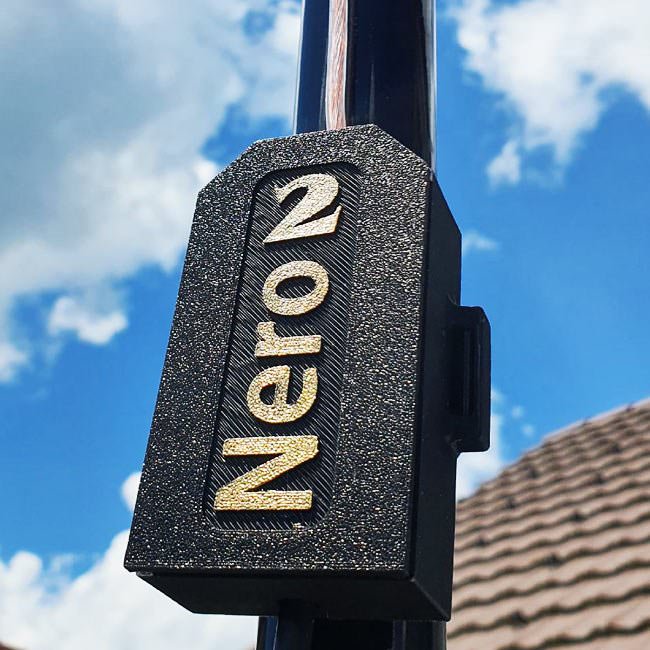

Die Nero2 LLC-Matchbox ist das Herzstück dieser 5/8 CB-Funkantenne. Mit einer Grösse von ca. 8x4cm wurde das Gehäuse gegenüber der Nero1 Antenne kompakter gemacht und ein neu entwickelter Klettbandmechanismus integriert, der das Klettband an Ort und Stelle hält.

Auf der Rückseite befinden sich zwei Anti-Rutsch-Pads, die die Nero2 LLC-Match-Box am Fiberglasmast (Spiderbeam) fixieren und eine Zugentlastung bieten.

Im Innern befindet sich eine LLC-Netzwerkspule auf einem Eisenkernring, die einen bemerkenswerten Vorteil hinsichtlich Verlusten gegenüber den meisten 5/8 Wellen Anpassungen bietet. Die meisten 5/8 Lambda Antennen haben im Gegensatz zur Nero2 entweder einen verlustreicheren Fuchskreis oder einen Kurzschluss-Stub als Anpassung. Swissness auch im unsichtbaren Bereich: Sämtliche Verbindungen wurden ausschliesslich mit Silberdraht erstellt, nicht nur wegen des vorteilhaften Skineffekts, sondern auch um bessere Lötverbindungen zu gewährleisten.

Zuleitungskabel:

Das Zuleitungskabel ist mit einem wettergeschützten PL-Stecker versehen. Dieses ist in der Standardversion mit 5 Metern angegeben, ist jedoch immer ein paar cm länger, da hier eine optimale Spiegellänge verwendet wird. Um weniger Verluste als bei einem RG58 Kabel zu haben, werden alle Nero Antennen mit einem 6,2mm dicken und geschäumten (Foam) RG8X-Kabel ausgeliefert.

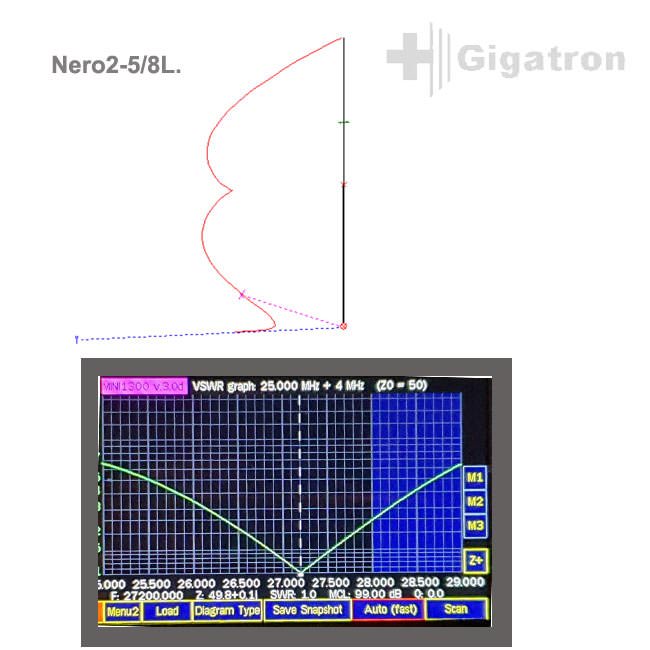

Jede Nero1 und Nero2 CB Funkantenne wird einzeln gefertigt und vorabgestimmt. Dennoch kann es erforderlich sein, das SWR leicht nachzukorrigieren, da sich jeder Aufbauort in der Bodenbeschaffenheit unterscheidet. Da das Zuleitungskabel einer Endfed Antenne gleichzeitig das Antennenradial ist, muss lediglich das Koaxialkabel auf dem Boden etwas umpositioniert werden, bis das SWR auf der gewünschten Frequenz bei 1:1.0 steht. Somit ist ein kleines SWR-Meter bei Nero-Antennen „Sackpflicht“.


Technische Daten:

• Impedanz: 50 Ohm
• Strahlerlänge: 686cm
• Bandbreite: 1200 KHz
• Wellenlänge: 5/8 Lambda
• Abstrahlung: Rundstrahler
• Max Leistung: 400 Watt PeP
• Speziell: (sehr flach strahlend!)
• Frequenzbereich: 26,4-27,8 MHz
• Blindwiderstand: xj 0.1-0.00 Ohm
• Abstrahlwinkel 10m Höhe: 9.1 Grad
• Antennengewinn 10m Höhe: 4.38 dBi
• Gewicht: 490 Gramm (inkl. 5 Meter Koaxialkabel)
• Resonanzfrequenz: 27.150-27.250 MHz  (SWR 1:1.0)

Lieferumfang:

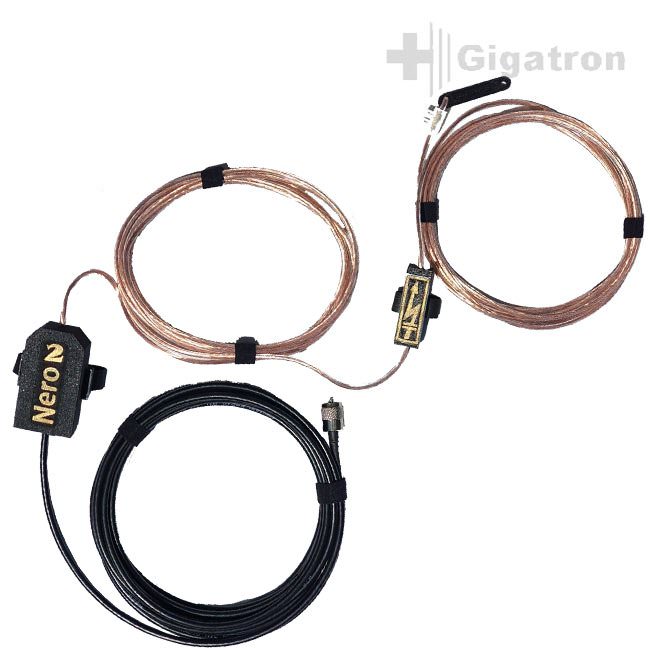

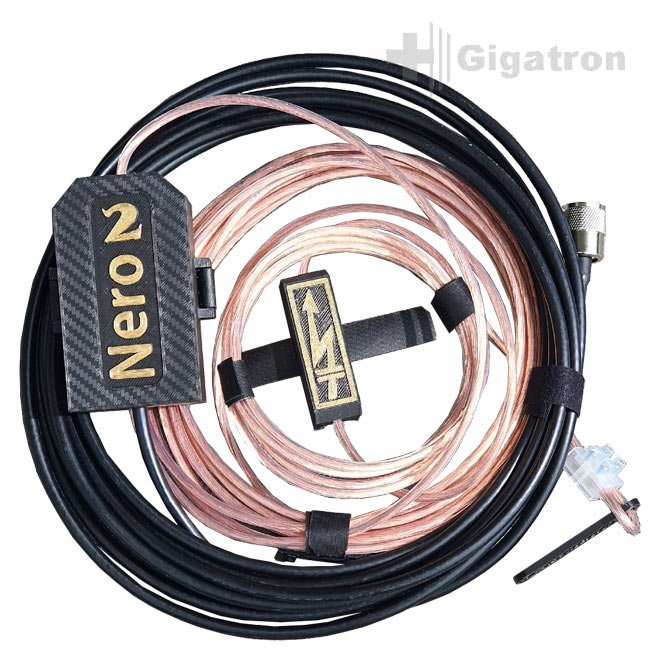

• Nero2 Antenne gem. Abbildung

*Ab einer Länge von 213cm müssen 3-5 Klappferrite als Mantelwellensperre verwendet werden.
