GT Nero1 CB Funkantenne portable ½ Lambda

Nero1 EFHW CB Funkantenne

Die Nero1 ist eine End-Fed Halbwellen CB Funkantenne für den portablen oder stationären Einsatz mit einer sehr hohen Wirkungseffizienz. Bei den meisten CB-Funkantennen wird ein grosser Anteil der Sendeleistung durch die Anpassung "verheizt". Dies ist bei der Nero1 HWEF Antenne nicht der Fall, denn sie leitet nach Messungen 99,97 % der CB Funkgeräteleistung mittels verlustarmen L/C-Anpassung an den Antennenstrahler weiter.

Die verlustarme L/C Anpassung der Nero-ONE:

Das Herzstück der Nero1 (Nero-ONE) ist die versilberte Kupferspule auf Ferritstab. Durch den Einsatz eines Ferrites wird das magnetische Feld innerhalb der Spule besser konzentriert und das Eindringen externer magnetischer Störungen verringert. Eine ähnliche Anpassung verwendet z.B. die hoch effiziente Antenne "Grazioli HW10V" jedoch ohne dem heiligen Gral des Ferritmaterials.

Die Spule spielt eine grundlegende Rolle beim Erreichen der richtigen Impedanz und Effizienz. Die Qualität der Verarbeitung und der Materialeinsatz bestimmen den Wert des Qualitätsfaktors „Q“. Vereinfacht gesagt: Je höher der Q-Wert, desto geringer die Verluste.

Insgesamt verbessert das Ferritmaterial in einer induktiven Spule die magnetische Leistung, erhöht die Induktivität, verringert Verluste und ermöglicht eine kompaktere Bauweise wie bei der Nero1.

Vorteil des Halbwellenstrahlers:

Im Antennensimulationsprogramm zeigte diese Antennenkonstruktion ein sehr flaches Abstrahlungsdiagramm. An der Spitze des Strahlers befindet sich ein Isolator als Dielektrikum zur Mastbefestigung sowie eine Lüsterklemme zur SWR- resp. der Phasen-Anpassung. Diese ist korrekt voreingestellt und sollte nur aus wichtigem Grund verstellt werden.

Das Zuleitungskabel:

Bei dem Zuleitungskabel wurde explizit ein geschäumtes RG8x Kabel verwendet um die Verluste so gering wie möglich zu halten. Was nützt eine Top portable resp. Leistungseffiziente Antenne, wenn ein Grossteil der Energie bereits schon in einem verlustreichen RG58 Kabel verloren geht?

Die Länge des Zuleitungskabel beträgt 5 Meter und optional kann diese Antenne auch mit 10 Meter Zuleitungskabel bestellt werden. Am Ende des Kabels befindet sich ein vormontierter PL-Stecker der zusätzlich mittels Schrumpfschlauch gegen Eindringen von Feuchtigkeit geschützt ist. Etwas speziell bei dieser Antennenart ist, dass dieses Anschlusskabel gleichzeitig als langes Radial fungiert. Das heisst: Durch das umpositionieren des Zuleitungskabels kann das SWR auf dem gewünschten CB oder Amateurfunkkanal nochmals optimiert werden. Hierzu empfehlen wir den Einsatz eines SWR Meters. Tipp: Wer die Empfindlichkeit der Kabelposition reduzieren möchte, kann nach 2.60 Meter nach der Anpassbox einen oder mehrere Klappferrite anbringen.

Die L/C Anpassbox:

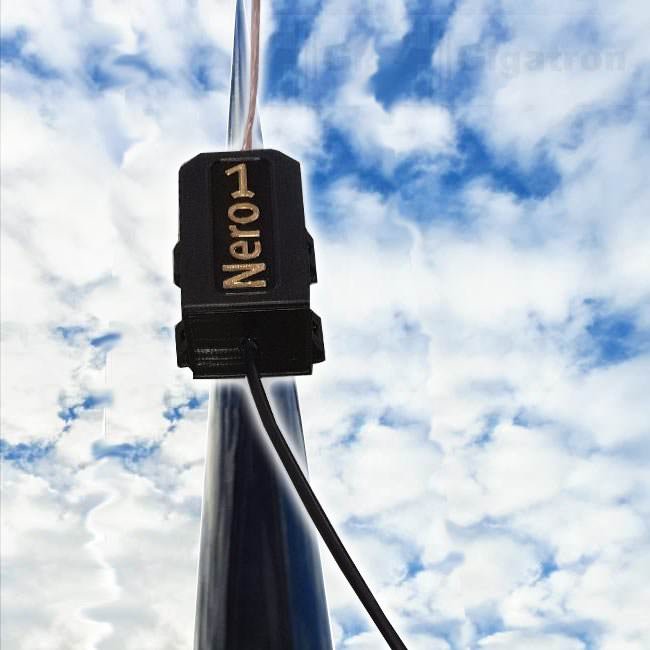

Die Anpassbox ist Wetterfest gefertigt und fest verschlossen damit keine Feuchtigkeit eindringen kann. Auf den Seiten sind Ösen angebracht, damit die Box an einem Fiberglasmast wie z.B. Spiderbeam mittels Kabelbinder (nicht im Lieferumfang enthalten) festgezogen werden kann.


Technische Daten:

• Typ:  CB-Funkantenne
• Bandbreite: 1.500 MHz

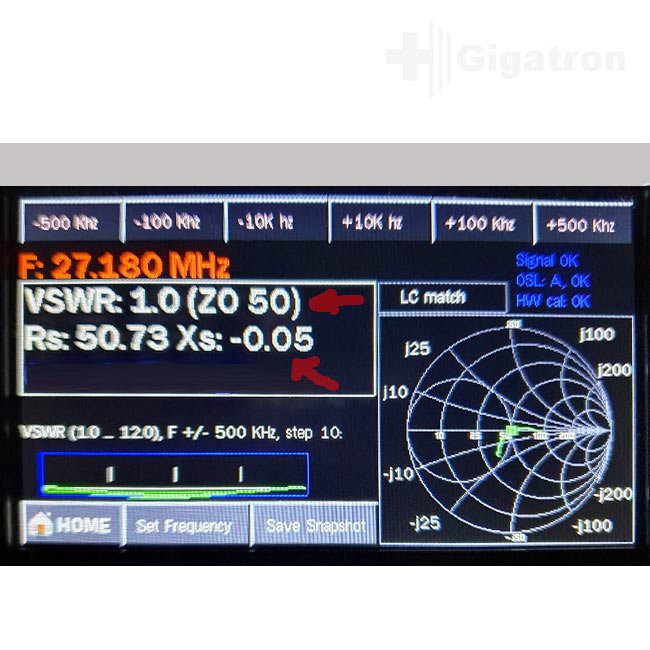

• Blindwiderstand (Xs): < 0.4
• vSWR Mittelfrequenz K20:  1:1.0 (anpassbar)
• Max. Sendeleistung:  250 Watt / 300 Watt SSB
• Frequenzbereich: < SWR 1:2.0 - 26.800 - 28.300 MHz
• Länge Strahler: 540 cm / Länge inkl. L/C Box: 550 cm
• Länge Zuleitungskabel: ca. 5 Meter RG 8x Foam 6,5 mm (opt. 10 Meter)
• Anschluss: Vormontierter PL-Stecker (PL-259) mit Schrumpfschlauch abgedichtet

Fazit:

Wir bei Satonline haben die Nero-ONE Antenne ausgiebig getestet und auch HB9 Funkamateure haben beim Testeinsatz bestätigt, dass Sie bemerkenswerte Eigenschaften zeigt. Keine andere CB Funkantenne konnte ihr das Wasser reichen. Sie hat gegenüber anderen portablen Antennen wie T2LT und Gainmaster-Nachbauten nicht nur weitere Verbindungen gemacht, sondern es konnten auch Stationen damit gehört werden, die mit den Vergleichsantennen nicht zu hören waren.


Lieferumfang:

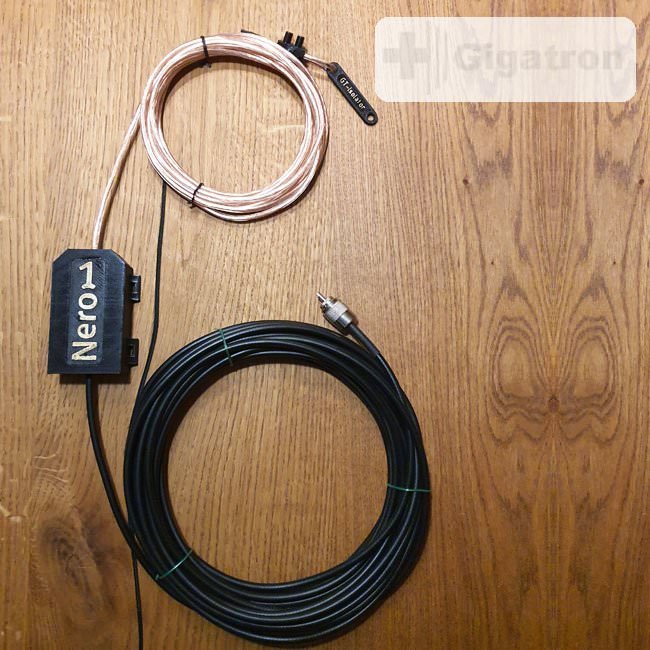

• Nero1 (Nero-ONE) EFHW Antenne
• mit 5 Meter oder opt. 10 Meter Zuleitungskabel
• mit PL Stecker vormontiert
• mit Isolator-Platte
