Nano VNA-F V2

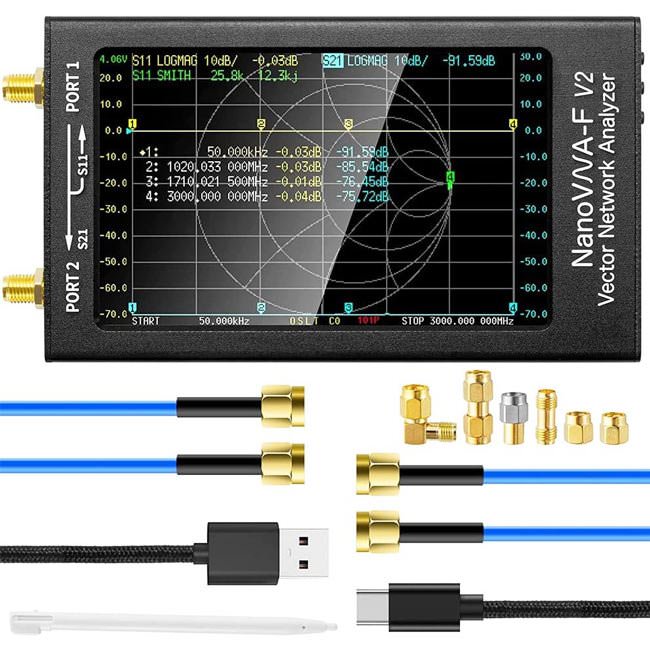

Der NanoVNA-F V2 ist eine Weiterentwicklung des bekannten NanoVNA Analysators. Der Analyser verwendet ein robustes Aluminium-Gehäuse, das 4.3" IPS LC Display (800 x 480 px) bietet einen größeren Blickwinkel und bessere Helligkeit, die die Ablesbarkeit auch bei hellem Sonnenlicht verbessert.

Es stehen zwei SMA-Buchsen für die Messung der S-Parameter S11 und S21 zur Verfügung. Damit sind Reflektions- und Transmissions-Messungen möglich, also Messung von Impedanz, SWR, Dämpfung, Anpassung, Kabellänge uvm. Die maximale Ausgangsleistung ist frequenzabhängig und beträgt zwischen -14 und -9dBm.  Der Dynamikbereich für Reflektionsmessungen (S11) beträgt 70 dB oder besser bis 1.5 GHz und 60 dB oder besser im Bereich von 1.5 bis 3 GHz. Das ist mehr als ausreichend um die üblichen Prüfungen wie SWR, Impedanz usw. mit guter Genauigkeit vorzunehmen.

Der NanoVNA-F V2 hat einen 5000 mAh Akku eingebaut. Geladen wird der Akku über eine USB-C Buchse mit max. 2A, je nach Netzteil (nicht im Lieferumfang enthalten). Eine volle Ladung reicht für ca. 7 Stunden Betrieb aus. Mit der eingebauten USB-A Buchse kann der NanoVNA-F V2 auch als Stromquelle (Powerbank-Funktion) mit 5V/1A dienen.
Anwendung NanoVNA-F V2

EIn HF Netzwerk-Analysator darf an keinem Messplatz fehlen, egal ob man sich mit Funkgeräten oder Antennen befasst. Der Fortschritt in der Halbleiter-Technik hat dazu geführt das heute sehr preiswerte Messmittel zur Verfügung stehen, die früher weit über 10000 Euro gekostet haben. Dies trifft in besonderem Maß für den NanoVNA zu, ein vektorieller Netzwerk-Analysator der sehr vielseitige Messungen an HF-Baugruppen, Kabel und Antennen ermöglicht.

So lassen sich leicht die wichtigsten Eigenschaften von Antennen, Filtern, Kabeln, Schwingkreisen und anderen Baugruppen messen. Die zwei Ports des Analysers bieten Messmöglichkeiten der Streuparameter S11 und S21 (bzw. S12 und S22), also Messung der Reflektion an einem Port (S11) und der Übertragung (Transmission) von Port 1 zu Port 2 (S21). Für höhere Genauigkeit muss dieser Messvorgang kalibriert werden. Ein Kalibrierset (Open, Short, Load, 2 Messkabel) liegt bei, der NanoVNA-F V2 bietet Speicherplätze für bis zu 5 Kalibrierungen die bei gleichen Messbedingungen wieder verwendet werden können.

Die Bedienung erfolgt über das farbige LC-Display (Touch Display) sowie drei Taster an der Seite. Das Menü ist logisch aufgebaut und erlaubt nach kurzer Einarbeitungszeit eine Bedienung auch ohne Handbuch. Für den Betrieb zusammen mit einem Windows PC steht eine kostenlose Software zu Verfügung.
Der Anterna-Analysator verwendet Gehäuse aus Vollaluminiumlegierung, die robust und langlebig sind und elektromagnetische Störungen abschirmen können, um die Messgenauigkeit zu gewährleisten. Die Hochfrequenzschnittstelle ist , die für den Anschluss verschiedener Arten von Messungen geeignet ist
Der NanoVNA-F V2 wurde auf Basis von NanoVNA-F auf die neueste Firmware 0.4.0 aktualisiert, und die Betriebsseite ist mit Nanovna-F kompatibel. Es kann S-Parameter, Stehwellenverhältnis SWR, Phasenkarte, Gruppenverzögerung, -Diagramm, DELAY, , LINEAR und so weiter messen
Mit der PC-Software NanoVNA kann es eine Verbindung zum NanoVNA herstellen und die Daten zur Anzeige auf einem Computer und zum Speichern in -Dateien extrahieren.
