GT Magnetic Balun 1:9 100W

GT Magnetic Balun 1:9 100W

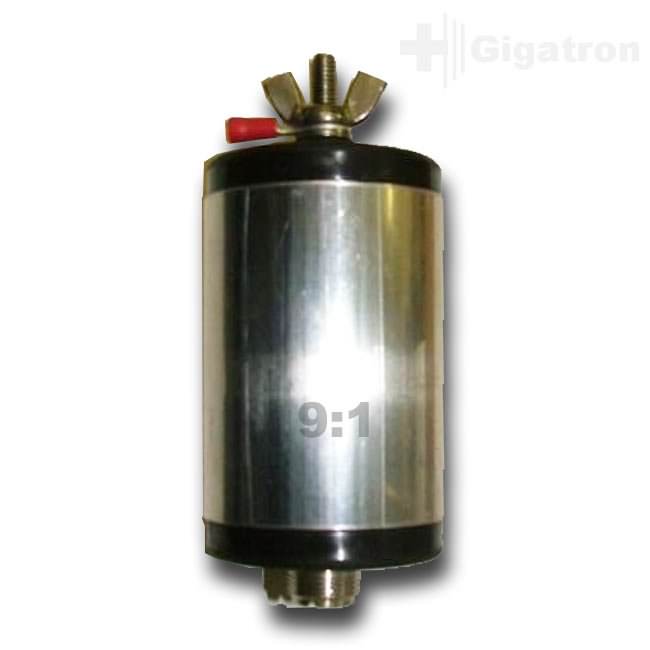

Für eine grössere Ansicht, bitte auf das Bild klicken.
Lieferzeit: ab Lager ab Lager
An Lager: 1 Stück
Art.Nr.: 22980
HAN: GT-MAG-balun-1-9
Hersteller: Gigatron
Mehr Artikel von: Gigatron
  Bestseller
Ihr Preis CHF 59.90*Anstatt CHF 79.90
inkl. 8.1 % MwSt.
In den Warenkorb


Gigatron Logo

  • Details

Produktbeschreibung

GT Magnetic Balun 0,1 MHz bis 50 MHz – 100 W

Der Magnetic 1:9 Balun von GT ermöglicht die Anpassung an kurze Antennendrähte, denn übliche interne Tuner oder externe Tuner haben nur einen begrenzten Impedanzbereich. Die Anpassung eines kurzen Drahtes (kurz im Vergleich zur Wellenlänge) an seine hohe Impedanz ist normalerweise nicht möglich.

Ausserdem liegt das Kabel normalerweise im Freien, der Tuner sitzt im Shack, aber das Kabel kann nicht über eine Koaxialzuführung an den Tuner angeschlossen werden.

Es handelt sich um einen Widerstandstransformator mit einem Übersetzungsverhältnis von 1:9. Er reduziert die extrem hohe Impedanz eines Kurzschlusses auf einen Bereich, der mit einem normalen Tuner erreicht werden kann. Der Balun muss direkt am Antennenkabel verwendet werden. Verwenden Sie kein Koaxialkabel zur Einspeisung des Kabels. Dieser magnetische Balun wird dann mit einem Koaxialkabel mit dem Tuner verbunden, das SWR auf dieser Leitung liegt normalerweise unter 3:1, Verluste durch Resonanzwellen sind so zu gering.

Die erforderliche Kabellänge sollte mindestens 6 m betragen. Die Erdungsverbindung muss vorhanden sein. Verbinden Sie die Erdung mit einer Klemme mit der Erdung des PL-Steckers, nicht mit dem isolierten Gehäuse. Wenn am Balun keine Erdung möglich ist, sollte zumindest der Transceiver geerdet werden. Verwenden Sie bei Bedarf einen Gleichtaktfilter direkt unter dem Balun. Anstelle einer Erdungsverbindung kann auch ein Gegengewicht verwendet werden

Dieser Balun kann nicht nur mit einem Draht, sondern mit jedem metallischen Gegenstand verwendet werden – Wasserrohre, Regenrohre oder CB-Antennen (entfernen Sie vor der Verwendung die passenden Elemente der Antenne) und ist ein hervorragendes Werkzeug für den experimentierfreudigen Amateurfunker.

Technische Daten:
  • Typ:  Magnetic Balun 1:9
  • Frequenzbereich: 0.1 - 50 MHz
  • Max. Leistung TX: 100 Watt PEP
  • Anschluss Antennendraht: Flügelmutter
  • Anschluss TX/RX : 1x SO-259 (PL Buchse)

Für Kurzwellenhörer ist der Balun ein ideales Zubehör: Ein einfacher Draht, der an den Weltbandempfänger angeschlossen wird, ist sehr schlecht angepasst, was zu einem nur mittelmässigen Wirkungsgrad führt. Mit diesem Balun wird die Anpassung erheblich verbessert.

Lieferumfang:

1x GT 1:9 Magnetic Balun
