G-Master 1 KW barrière d'onde de manteau

barrière d'onde de manteau G-Master 1KW

Le starter G-Master est une réplique du starter d'antenne Gainmaster (bobine). Il convient aux ondes courtes de 20 à 35 MHz.

Une onde stationnaire est une forme d'onde électromagnétique sur les fils. Sur un conducteur, par exemple, il longe la gaine extérieure d'une ligne coaxiale. Le système de masse entourant le conducteur extérieur forme le conducteur de retour ; il peut s'agir, par exemple, d'un potentiel de terre spatialement proche ou distant.

Si une antenne radio génère des ondes de manteau interférentes (BCI / TVI) sur le câble d'alimentation, elles peuvent être efficacement atténuées ou même supprimées en installant ultérieurement cette barrière d'onde de manteau G-Master dans le câble d'alimentation.

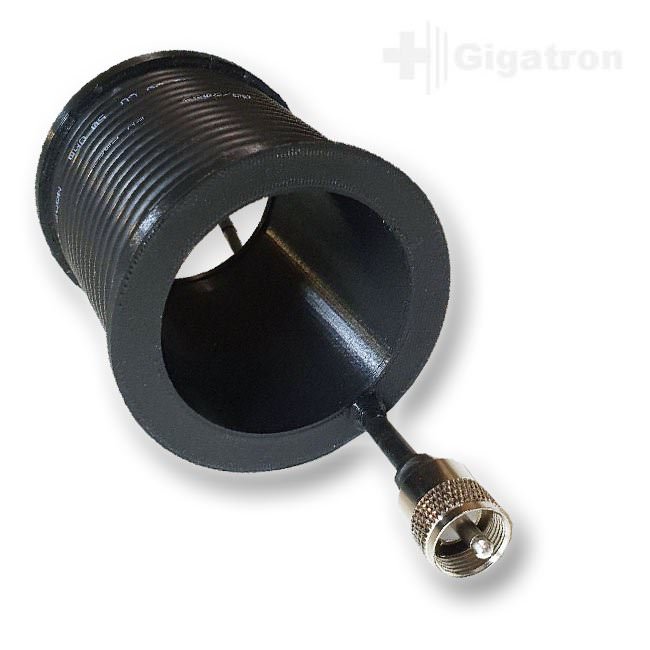

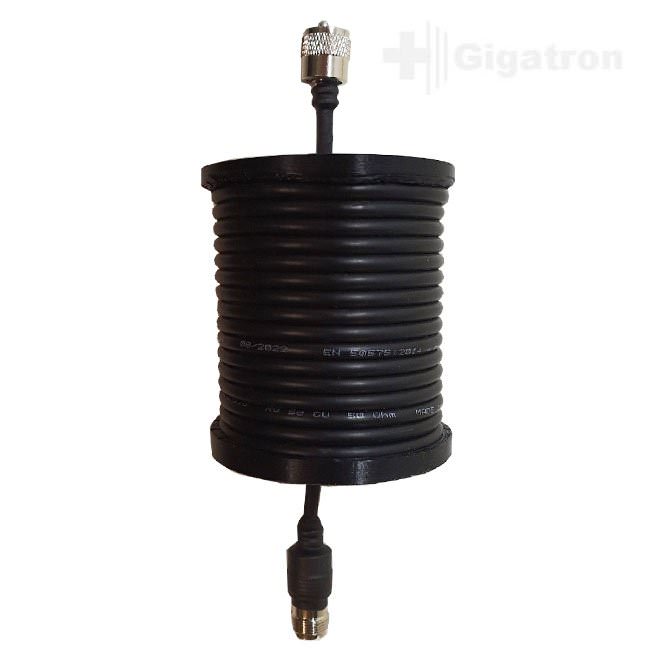

Un câble spécial Rg MiL à 16 tours a été utilisé pour le G-Master, qui peut également être utilisé sans problème pour la transmission de 1000 watts. Ceci est bien sûr très intéressant pour l'opérateur radioamateur. Le haut de cette barrière à ondes stationnaires (également appelée starter RF/HF) est en forme d'entonnoir afin qu'il ne capte pas l'eau en cas de brouillard ou de pluie. Le fond de la batterie est pourvu de ventilation pour évacuer l'eau condensée. Il y a même une rainure d'eau de pluie.

À l'aide d'un adaptateur P/PL, ce starter à ondes stationnaires peut être fixé à n'importe quelle antenne au point d'alimentation.

Spécifications techniques:

•     Gamme de fréquences : 20 - 35 MHz
•     Inductance : à 200 watts environ 155 µH
•     Puissance max : 1000 watts (1,5 KW PEP)
•     Connexions : 2x prise SO 259
•     tours : 16
