Diamond WD-330S T2FD Drahtantenne 2-29MHz

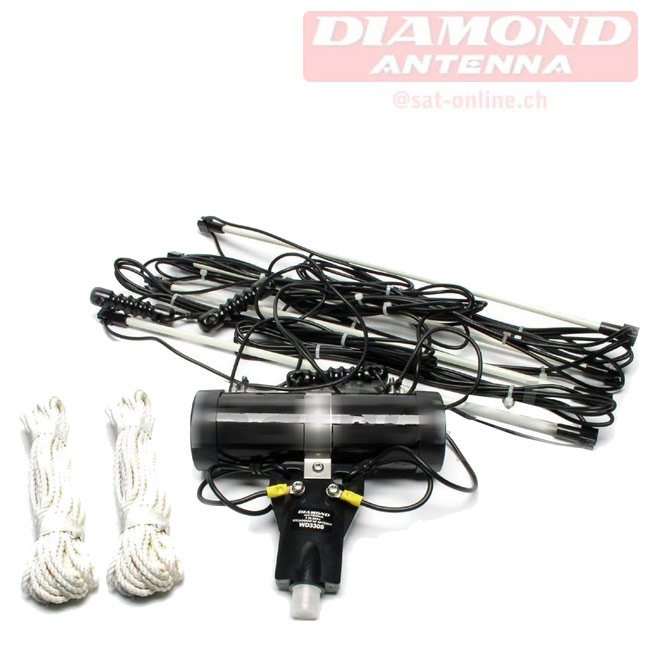

Drahtantenne Diamond WD-330S

Die Diamond WD-330S T2FD (Englisch: Tilted Terminated Folded Dipole, übersetzt etwa: geneigter abgeschlossener gefalteter Dipol) ist eine Kurzwellenantenne, die in den späten 1940er Jahren durch die United States Navy[1][2] entwickelt wurde. Sie funktioniert einigermaßen gut über einen
weiten Frequenzbereich in Bezug auf Anpassung und Strahlungsdiagramm.

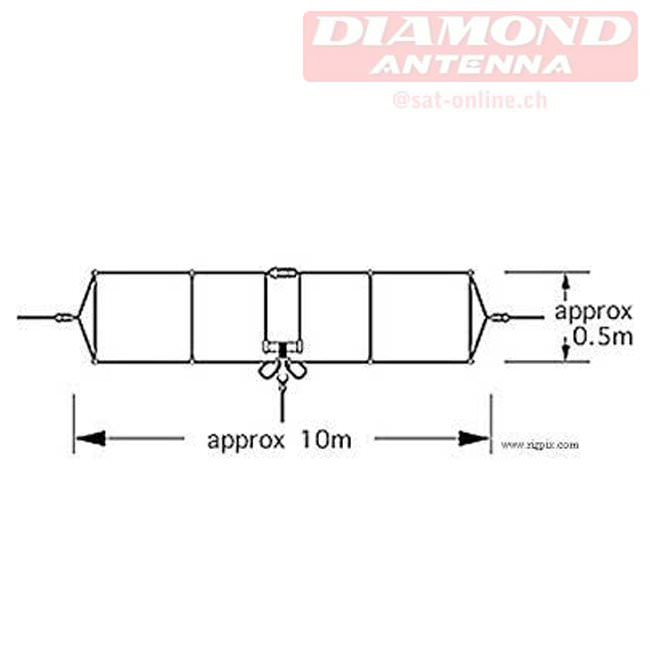

In der Mitte des oberen Antennendrahts befindet sich eine nicht-induktive Widerstand von 390 Ohm / 50 Watt (!), der etwa 1/3 der Sendeleistung absorbiert. Die Impedanz in der Mitte des unteren Leiters beträgt etwa 300 Ohm. An dieser Stelle wird die Antenne von Diamond über einen 1:6 Balun mit 50-Ohm-Koaxial gespeist. Einige 50 cm lange Spreizer werden die beiden Leiter in einem gegebenen Abstand halten. Üblicherweise 1/100 für die niedrigste Frequenz. Die besten Ergebnisse werden erreicht, wenn die Antenne im Winkel von 20-40 Grad geneigt ausgespannt wird.

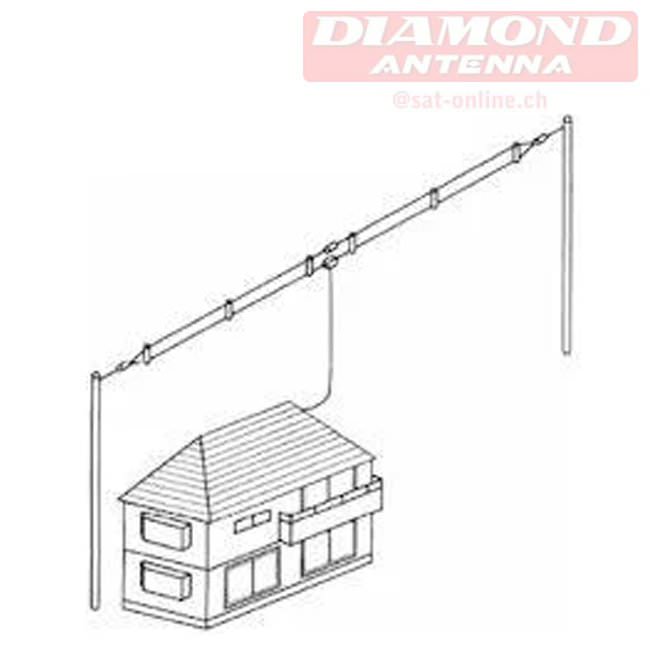

Die Antenne kann entweder als Dipol, Sloper oder als Inverted V aufgebaut werden. Geeignet für Funkamateur, SWL und professionelle Anwendungen.

Technische Daten

• Frequenzbereich : 2-28,6 MHz
• SWR Fenster 1:2 : 2-18 MHz | 1:3 boven 18 MHz
• Gesamtlänge : 10 m.
• Impedanz : 50 Ohm
• Anschluss : PL Buchse
• Max. Leistung : 150 W PEP
• Gewicht : 1,7 kg
