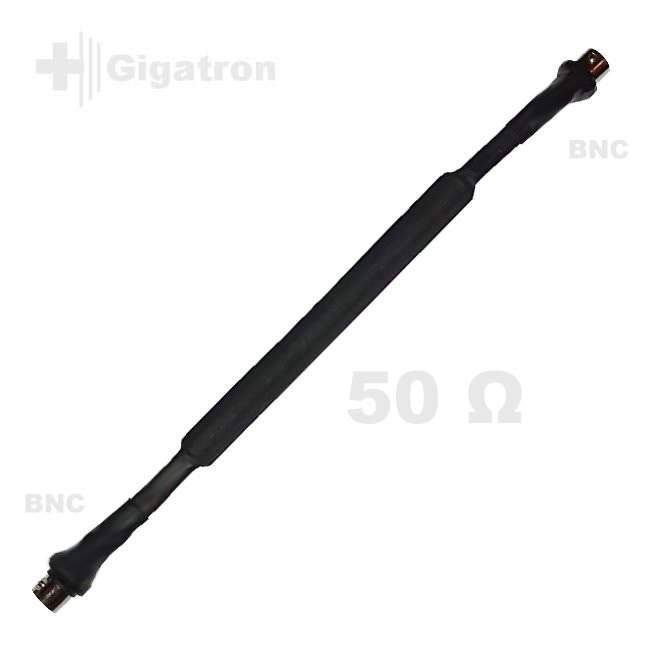

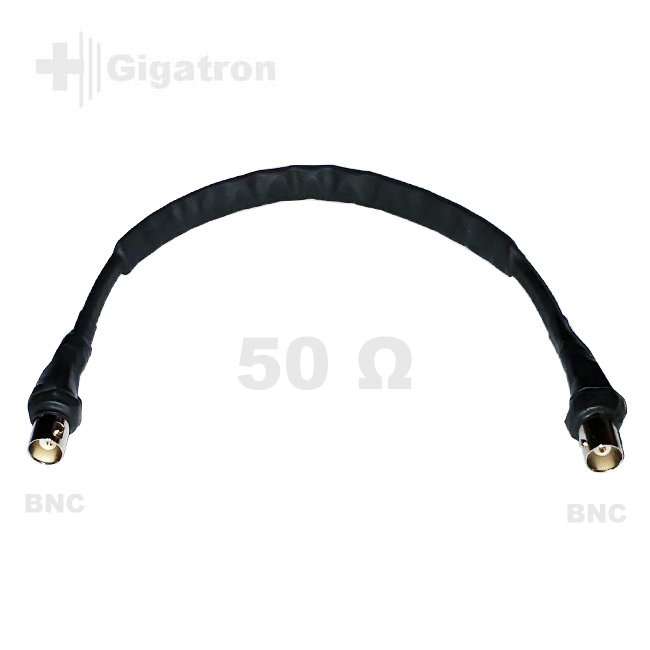

BNC Funk-Fensterdurchführung 30cm 50 Ohm

BNC Fensterdurchführung für Funktechnik 50 Ohm mit BNC Buchsen

High-Quality BNC Fensterdurchführung 50 Ohm made in Switzerland mit 2x BNC-Buchsen. Dieses Flachbandkabel ermöglicht das Durchführen eines Funkantennen-Kabels durch ein Fenster oder durch eine Balkontüre, ohne ein Loch dafür bohren zu müssen. Einige Nutzer nehmen dazu fälschlicherweise eine Sat-Fensterdurchführung und bringen dann eine BNC-Kupplung an. Dies ist sehr suboptimal, da die Satelliten-Fensterdurchführungen eine Inpendanz von 75 Ohm anstatt 50 Ohm besitzen und im schlimmsten Falle, kann bei der Fehlanpassung die Endstufe Ihres Sendegerätes kaputt gehen.

Diese Fensterdurchführung benutzt im inneren zwei Leitungen mit einem hoch qualitativem RG174 Kabel, mit sehr tiefen Dämpfung und durch eine Paralleldrahtleitung hält sie eine Leistung von über 300 Watt PEP aus.

Bei den auf dem Markt erhältlichen Folien-Fensterdurchführungen, ändert sich je nach Fensterbeschaffenheit beim Schliessen des Fensters die Inpendanz was nicht gut für die Stehwelle. Bei bei teureren Folienfensterdurchführungen und Aluminiumfester kann sogar die Beschädigung der Endstufe der Fall sein.

Dies ist bei dieser HQ Fensterdurchführung nicht der Fall, im Gegenteil, das Signal wird sogar ein Stück weit symetriert.

Schweizer Manufaktur: Jede einzelne dieser BNC-Fensterdurchführungen wird auf Impedanz geprüft.

Technische Daten:

• Impedanz: 50 Ohm
• Frequenzbereich: 0.5 - 2500 MHz
• Max. Belastbarkeit: Max. 300W PEP
• Länge: ohne PL-Buchsen: 30cm
• Länge: mit BNC-Buchsen: 32cm
• Anschluss: 2x BNC Buchse
• Verkürzungsfaktor v/c:  0,66
• Einklemmhöhe ca. 3 mm
