 Astroplane - Tagra BT-101  CB Funkantenne 5/8 Lambda

Bei der Tagra BT-101 "Astroplane 2" handelt es sich um eine technisch verbesserte Ausführung der ursprünglich als Avanti AV-101 Astroplane auf den Markt gebrachten CB-Funkantenne, welche im oberen Antennenbereich abstrahlt und dadurch eine grössere Reichweite erzielt.  Das Strommaximum der Tagra BT-101 liegt somit, nicht wie bei herkömmlichen Funkantennen unten am Fuss der Antenne, sondern beim Einspeisepunkt, damit das Strahlungsmaximum nicht ungenutzt in den umliegenden Gebäuden und Bäumen vernichtet wird. Die Astroplane strahlt primär in den oberen 2 Dritteln der Antenne ab.

Tests haben gezeigt, dass die Astro Plane alle führenden CB-Rundstrahlantennen übertrifft, zumindest wurde die Avanti AV-101 dazumals so beworben.

Der Antennenmast ist Teil des Systems und muss elektrisch leitend sein (kein Fiberglas) und eine minimale Länge von rund 4 m aufweisen. Die Antenne selbst ist eine Art "aufgeschnittener Faltdipol". Die 50-Ohm-Einspeisung erfolgt seitlichauf Höhe der Mastspitze (Strommaximum). Obwohl die Erfinder selbst nie eine Wellenlänge angegeben haben, wird die Astroplane meist als Lambda-3/4-Antenne bezeichnet. Dies rührt daher, dass die beiden unteren Elemente des Trichters je Lambda-1/4 lang sind und der obere Teil elektrisch ebenfalls einen Viertelwellen-Strahler mit Dachkapazität darstellt (Tagra bezeichnet die BT-101 als 5/8).

Gegenüber der patentierten Avanti Astroplane hat hat Tagra zahlreiche Verbesserungen an der Konstruktion vorgenommen.

Technische Details:

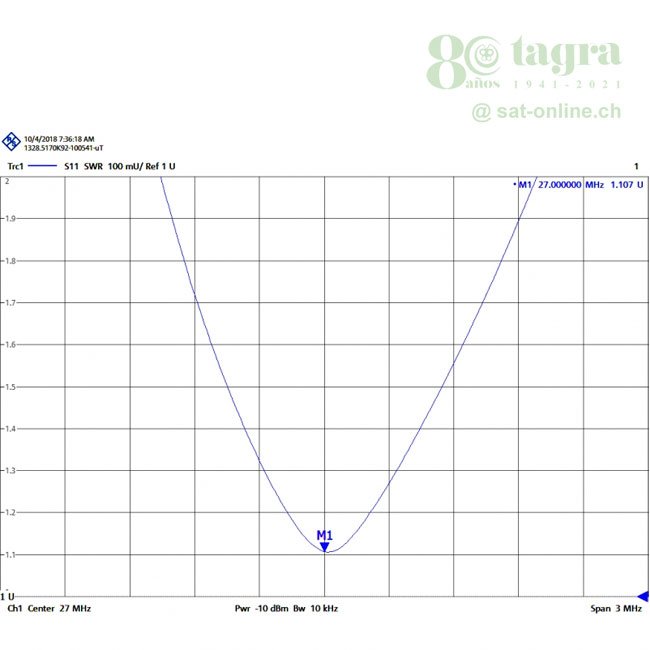

  • SWR: 1:1,2
  • Lambda: 5/8 (3/4)
  • Max Leistung: 1500W
  • Abstrahlung: Rundstrahler
  • Speziell: (sehr flach strahlend!)
  • Frequenzbereich: 26.8 - 27.9 MHz
  • Verstärkung: 2 dBd (4,15 dBi)
  • Impedanz: 50 Ohm
  • Material: Aluminium
  • Typ Mastmontage für Durchm. 25-60 cm
  • Anschluss: SO-239 PL-UHF-Buchse
  • Polarisation: Vertikal
  • Windlast: 120 km/h
  • Temperatur: von -40º bis 55º
  • Anpassungstyp: Anpassbar
  • Länge (aufgebaut) 6,68 m
  • Gewicht 1,60 kg
  • Länge 3,50 m

Lieferumfang:
  • Komplett mit Schellen und Montageanleitung

Produkteigenschaften

Lambda:5/8
Frequenzbereich:11m CB 27MHz
