AOR AR-5700D Tischscanner analog/digital

AOR AR-5700D Tischscanner analog/digital

Der AOR AR-5700D ist ein professioneller Tischscanner der Oberklasse für den anspruchsvollen Funkanwender. Der Breitband-Empfänger deckt einen extrem grossen Frequenzbereich von 9 kHz bis 3,7 GHz ab und unterstützt eine Vielzahl analoger und digitaler Übertragungsarten. Dank moderner DSP-, FPGA- und CPU-Architektur bietet der AR-5700D eine sehr hohe Signalverarbeitungsgeschwindigkeit, exzellente Linearität sowie umfangreiche Analyse- und Aufzeichnungsfunktionen. Er eignet sich sowohl für den professionellen Einsatz als auch für ambitionierte Funk- und Scanner-Enthusiasten.

Highlights auf einen Blick

• Breitbandempfang von 9 kHz bis 3,7 GHz
• Unterstützung zahlreicher analoger und digitaler Betriebsarten
• DSP-basierte Signalverarbeitung ohne analoge AGC
• HF-Direktsampling für hohe Linearität im Kurzwellenbereich
• Digitaler I/Q-Ausgang über USB 2.0 (0,9 MHz Bandbreite)
• FFT-Spektrumanalyse bis 10 MHz
• Gleichzeitiger Mehrband-Empfang (2-fach, Offset, Triple-Empfang)
• SD-Kartenslot für Audio- und Log-Aufzeichnungen
• Video-Demodulation für analoge FM-Videoquellen
• Hochpräziser Frequenzreferenzeingang (10 MHz, optional GPS)

Unterstützte Betriebsarten

• Analog
• AM, SAM
• FM, FM-Stereo
• USB, LSB
• CW
• Analog I/Q
• FM-Video
• Digital
• APCO P25 Phase 1 (konventionell)
• DMR (Tier 1 und Tier 2)
• Mototrbo
• dPMR Tier 1
• NXDN
• TETRA (Direct Mode und Trunking T-TC)
• D-STAR
• Yaesu C4FM (Fusion)
• Alinco EJ-47
• D-CR
• (Mode-abhängige Einschränkungen möglich)

Technische Daten

• Frequenzbereich: 9 kHz – 3,7 GHz
• Frequenzschritt: 1 Hz – 999,999 kHz
• VFOs: 5
• Speicherplätze: 2’000 in 40 Bänken
• IF-Filter (analog): 200 Hz, 500 Hz, 1 kHz, 3 kHz, 6 kHz, 15 kHz, 30 kHz, 100 kHz, 200 kHz
• Audioleistung: >1,5 W an 8 Ohm
• IF-Ausgang: 45,05 MHz ±7,5 MHz
• Digitaler I/Q-Ausgang: 0,9 MHz über USB 2.0
• Analoger I/Q-Ausgang: 12 kHz (umschaltbar)
• FFT-Bandbreite: bis 10 MHz
• Stromversorgung: 10,7 – 16 V DC, ca. 2,0 A bei 12 V

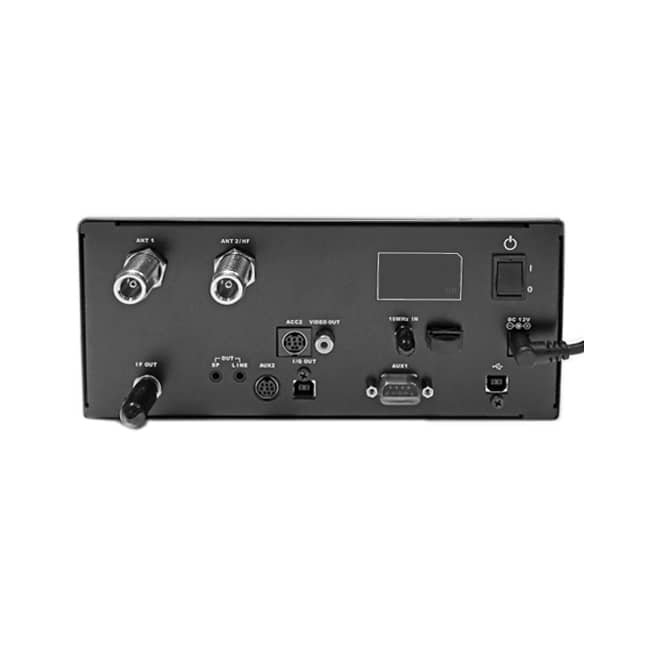

Anschlüsse

• ANT 1: N-Buchse (50 Ohm), >25 MHz
• ANT 2: N-Buchse (50 Ohm), HF bis UHF
• IF OUT: BNC, 45,05 MHz
• 10 MHz IN: SMA, externer Frequenzreferenzeingang
• Video OUT: RCA, analoges Videosignal
• Speaker OUT: 3,5 mm Mono-Klinke
• Line OUT: 3,5 mm Stereo-Klinke (auch analog I/Q 12 kHz)
• USB (Typ B): Gerätesteuerung
• USB I/Q (Typ B): digitaler I/Q-Datenstrom
• AUX1: D-Sub 9-polig
• AUX2: Mini-DIN 8-polig
• DC-Eingang: 12 V

Lieferumfang

• AOR AR-5700D Tischscanner
• Netzteil 230 V AC
• SD-Karte
• 2x USB-Kabel
• USB-Stick mit AR-IQ III Software und Lizenz
• Bedienungsanleitung (Englisch)
